Стаен термостат за вентилаторен конвектор и подово / 4 рел. изхода
FC41 · серия ThermoB Room
Цвят и дисплей
Бял · негативен дисплей
Код за поръчка: FC41WN
За вентилаторни конвектори, самостоятелно или заедно с подово отопление – комфорт от една точка при отопление и охлаждане. Програмируем стаен термостат с WiFi, 4 релейни изхода.
Защо е важно
- WiFi термостат за вентилаторен конвектор, монтаж на стена или панел, жичен, програмируем
- LCD дисплей с подсветка и 4 бутона
- Температури за Комфорт и Икономия (за през нощта), лесно избираеми
Детайлна информация
- • WiFi термостат за вентилаторен конвектор, монтаж на стена или панел, жичен, програмируем
- • LCD дисплей с подсветка и 4 бутона
- • Температури за Комфорт и Икономия (за през нощта), лесно избираеми
- • 4 релейни изхода
- • Габаритни размери 90x90mm
- • Приложение: Вентилаторен конвектор, вентилаторен конвектор + подово, подово
- • Опция: изнесен сензор за температура с избираема функция
- • Защита от ниска температура в помещението
- • Управление на температурния комфорт от една точка
- • 17 комбинации на работа между конвектор и подово
- • Монтаж на стена в конзола или на фланец
- • Функция "топъл под"
- • Функция "само вентилация"
- • Функция "само подово, без вентилация"
- • Опция „Безжична свързаност“ – командите за вентила на конвектора и за клапана на подовото се изпращат безжично до клемната шина FHB5RW-FCU, без кабел между термостата и шината. Поръчва се с „R“ в края на кода (напр. FC41WR)ново
Програмируем, седмичен график
Да, по избор
Отопление и Охлаждане
Да, с възможност за заключване на избрания режим
Задаване на температура
Температури за Комфорт и Икономия (за през нощта), лесно избираеми
Защита от ниска температура
Изключена / Включена, с избираема температура [-9 .. +12'C]
Алгоритми на управление:
хистерезис [0.5'C .. 6.0'C] , TPI, PID
Стъпка на промяна на температурата:
0.5’C
Изход:
4 релейни, подаващи "фаза", 230V/4Amax
Функционални режими:
Базов: ( с една зададена температура), Разширен: ( с две зададени температури и възможност за график)
Заключване на бутоните (за деца)
Да
Опция:
изнесен (външен) сензор за температура с избираема функция
Функция на изнесения сензор 1:
замества вградения
Функция на изнесения сензор 2:
Разрешава работа на вентилатор при достигане на гранична температура на флуида
Функция на изнесения сензор 3:
превключване Отопление / Охлаждане по външна команда
Габаритни размери
90x90mm, за конзола Ф80mm
Ограничаване на зададената температура
Програмируеми минимална и максимална стойности на зададената температура
Модификация при поръчка

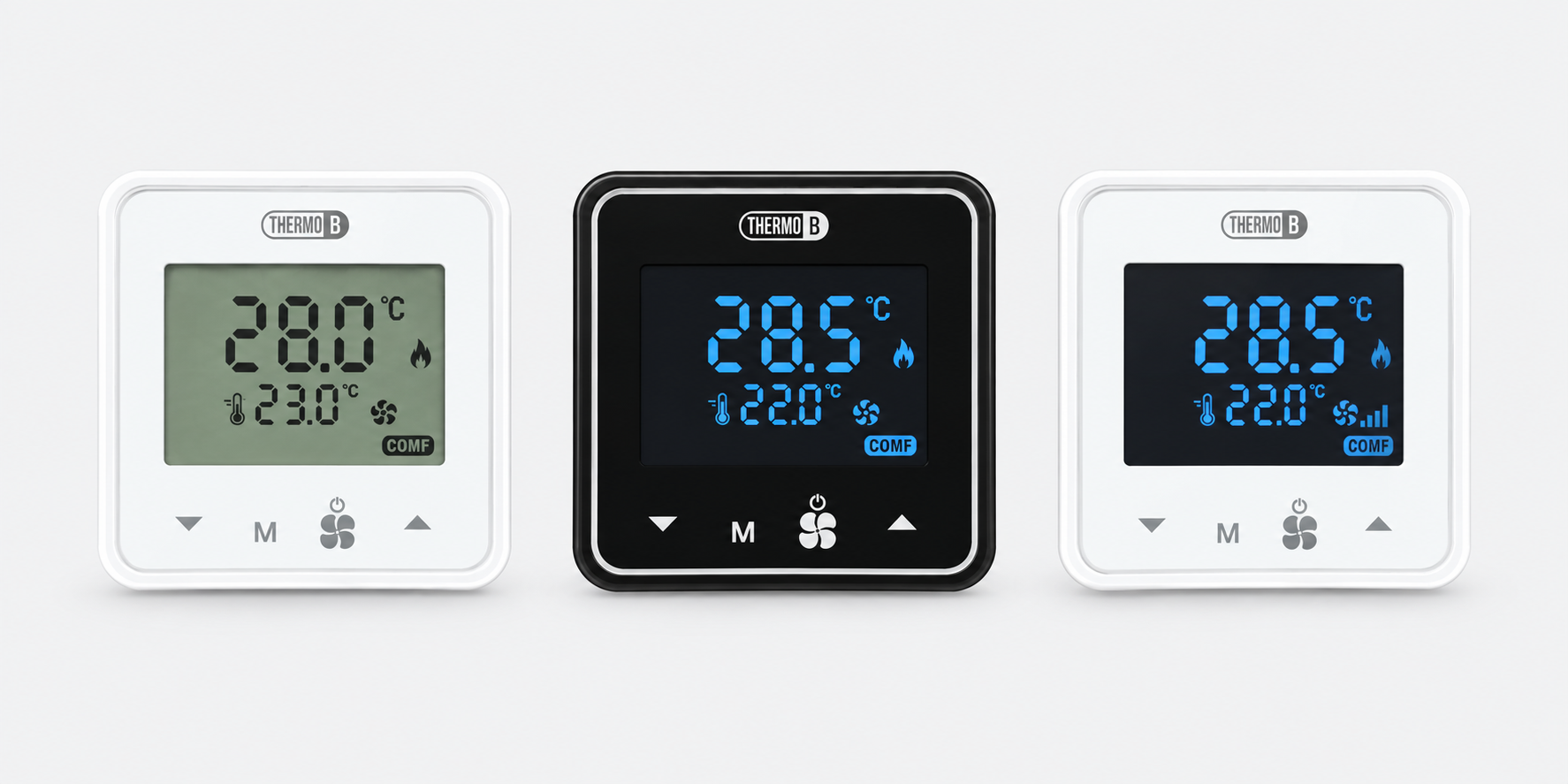

FC41 + "W": [ с WiFi ] "BP" [ Корпус черен, със светъл дисплей ]; "BN" [ Корпус черен, с дисплей черен ] ; "N" [ Корпус бял, с дисплей черен ]
Схема
Преглед на свързването и зоните за този продукт.
С опцията „Безжична свързаност“ (код с „R“ в края, напр. FC41WR) термостатът получава радио модул. Конвекторът и подовото винаги се управляват от термостата на място, по кабел – по радиото той само обменя информация. Начинът на работа се избира с една настройка при монтажа.
Зона на безжична клемна шина
Кога: стаи с подово отопление и конвектор, без кабел до клемната шина.
Термостатът изпраща по радио заявката за подовото и за конвектора към шината FHB5RW-FCU. Шината отваря подовия кръг на стаята, пуска помпата, а при нужда от конвектора – и изхода AUX.
По 1 зона на стая – до 5 стаи на една шина.
Температура от безжичен стаен модул
Кога: конвекторът е под тавана или зад преграда и термостатът до него не усеща вярно температурата.
До 2 стайни модула RFFAN на батерии мерят температурата там, където са хората. Термостатът работи по тяхната температура – или по средната от тях и своя датчик. Ако модулите спрат да предават, термостатът минава сам на своя датчик.
Модулът RFFAN е на батерии – без кабел и без конзола.
Няколко конвектора в една стая
Кога: голямо помещение с 2 или повече конвектора – хол, офис, зала.
Един термостат е главен, останалите само „слушат“. Всички конвектори в стаята работят по температурата на един и същ модул RFFAN.
Всички термостати в стаята са с опция „Безжична свързаност“ (код с „R“).
Добре е да знаете
- Термостатът работи или като зона на шината FHB5RW-FCU, или се свързва с до 2 модула RFFAN – не и двете едновременно.
- При сдвояване термостатът се сдвоява успешно с всяко безжично устройство, но след това комуникира само с шината FHB5RW-FCU или с модулите RFFAN.
- Ако в сградата има друга безжична шина, двете системи се настройват на различни радио канали при монтажа.
- Сдвояването става от сервизното меню на термостата.
