Клемна шина /24V
FHB8R3-24V · серия ThermoB Zone
За подово отопление с до 8 зони (4+4) – отделна температура във всяка стая, отопление и охлаждане. Жична клемна шина, 3 релейни изхода, захранване 24V AC/DC.
Защо е важно
- Клемна шина за до 8 жични зони/помещения/термостата.
- Логически разделена на 2 х 4 зони "А" и "B" или 8 общи зони
- Възможност за комбинация между подово и конвектори
Детайлна информация
- • Клемна шина за до 8 жични зони/помещения/термостата.
- • Логически разделена на 2 х 4 зони "А" и "B" или 8 общи зони
- • Възможност за комбинация между подово и конвектори
- • 3x управляващи релейни изхода с функция според избраната схема
- • 4x избираеми функционални схеми
- • 2x входа за разширения, секция "А" и "B"
- • 1x Външа команда отопление/охлаждане
- • Избираемо закъснение при включване - 3 min (кратко) / 15 min (дълго)
- • Избираема задръжка след изключване - 1 min (кратко) / 5 min (дълго)
- • Избираема функция за защита от блокиране на помпа/помпи
- • DIP Превключвател за конфигуриране с 6 позиции
- • Захранване 24V AC/DC
- • Забележка: предстои подобрена версия на модула, при която посоката (инвертирането) на командите на релейните изходи ще се задава чрез джъмпер. По-старите версии (произведени преди юли 2026) НЕ разполагат с тази функция.
Зони/Помещения
8 общи или 4 подово +4 конвектор
Безвинтиови клеми
Безвинтиови клеми за бърза инсталация и надеждна връзка
Релейни изходи
3 бр, волто свободни, възможност 5A/230V
Захранващо напрежение
24V AC/DC
Габаритни размери
110x235x50 mm
Собствена консумация
1.5VA + 0.25VA на всеки активиран кръг; Мак.
Работни условия
-25T45, RH80%; Съхранение и транспорт -25/+60
Монтаж
DIN шина 35mm; или на панел, за вграждане
Функционални схеми
4, избираеми през SW1
Изберете вашето приложение

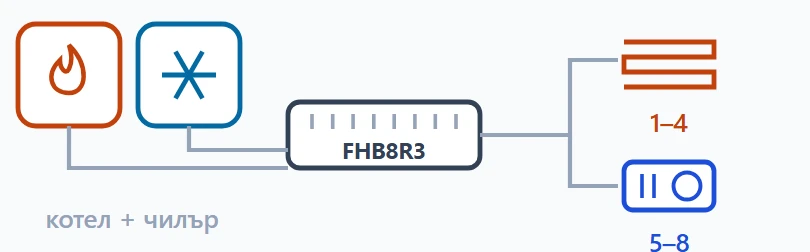

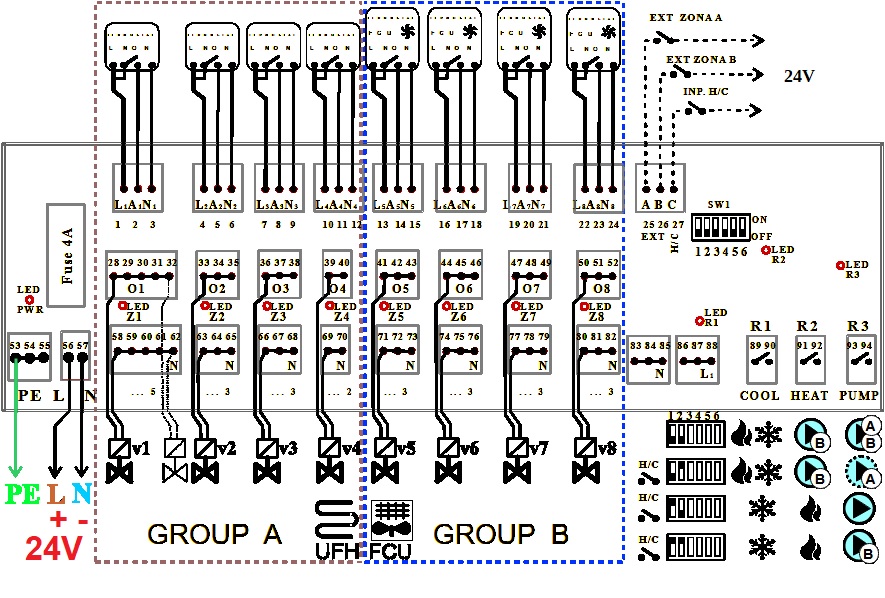

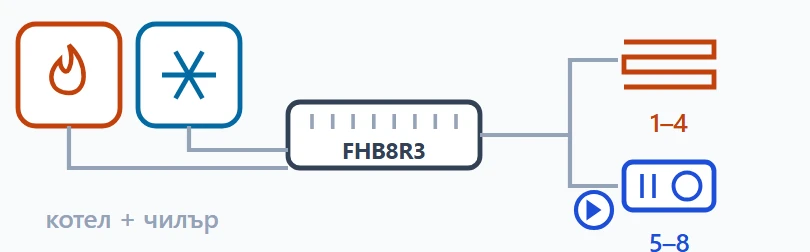

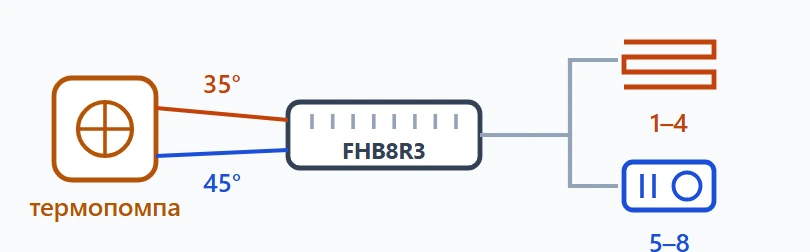

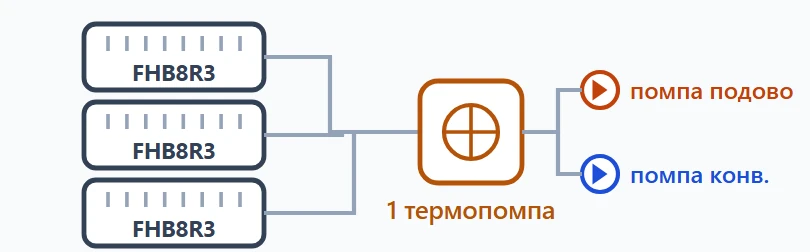

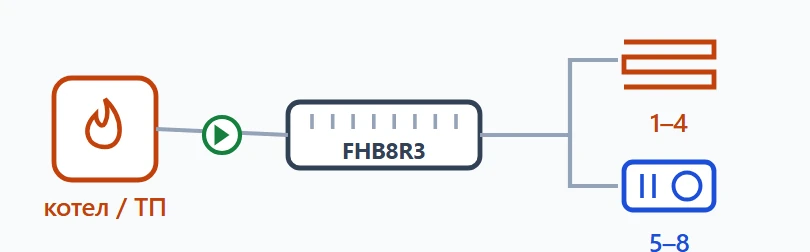

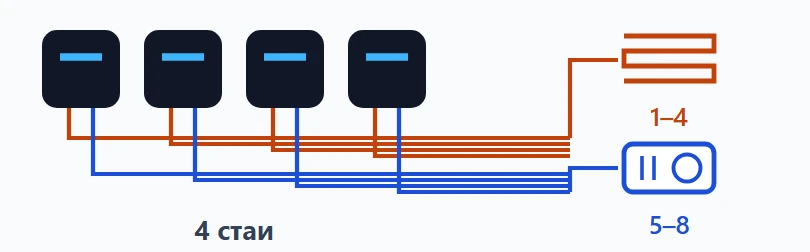

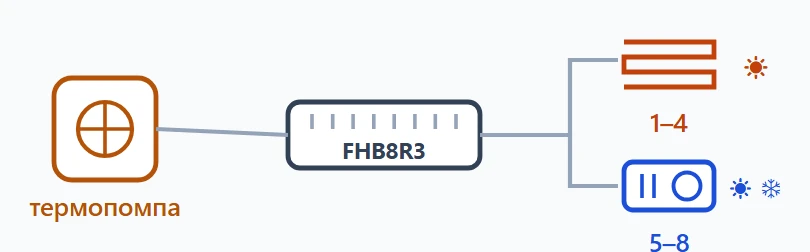

8 зони: 1–4 подово, 5–8 конвектори · котел, термопомпа или котел + чилър. · 7 схеми · кликнете за схема на свързване
Приложение и съвместимост
Работи заедно с
Подходящ за
- За кого
- ДомИнсталатори
- Приложения и системи
- Подово отоплениеВентилаторни конвекториТермопомпаМногозоново отоплениеподово отопление + конвектор
- Типове сгради
- КъщаВила
