ThermoB

un brand Proxel Engineering

Termostate și controlere

Termostate, cutii de conexiuni și controlere pentru încălzire, răcire și ventilație în instalații rezidențiale, comerciale și profesionale.

ThermoB este un brand Proxel Engineering · www.proxel-bg.com
25 produse · 5 grupe de produse · aplicația Proxel Connect

ThermoB pe scurt

De ce să aveți încredere în ThermoB?

ThermoB oferă termostate, cutii de conexiuni și controlere pentru încălzire, răcire și ventilație în instalații rezidențiale, comerciale și profesionale. Dispozitivele controlează sistemele local, după setările și programele memorate, și continuă să funcționeze indiferent de conexiunea la internet. Portalul cloud adaugă acces și monitorizare de la distanță prin aplicație sau browser. Dezvoltat și produs de Proxel Engineering.

Funcționare fiabilă fără întreruperi

Fiecare dispozitiv funcționează independent și menține confortul dorit chiar și fără conexiune la internet. Setările și programele sunt păstrate local, astfel încât sistemul continuă să funcționeze în orice condiții. Nu există un singur punct a cărui defecțiune să oprească întreaga soluție.

Control simplu pentru locuința, camera sau proprietatea dumneavoastră

Monitorizați starea, temperatura și modul de funcționare al fiecărui dispozitiv dintr-un singur panou de control. Gestionați spații diferite și oferiți acces mai multor utilizatori – soluție ideală pentru gospodării, instalatori și administratori de proprietăți.

Platforma noastră și suport direct

Sistemul de administrare online este dezvoltat și întreținut integral de echipa noastră, iar datele sunt stocate în Uniunea Europeană. Astfel putem răspunde rapid, efectua diagnosticări reale și oferi asistență directă, fără intermediari.

Service profesionist de la oamenii care cunosc sistemul

Cunoaștem fiecare parte a soluțiilor noastre deoarece noi le creăm și le dezvoltăm permanent. Putem explica modul de funcționare, oferi recomandări profesionale și asigura suport de încredere pe întreaga durată de utilizare.

Cum funcționează sistemul

1 · Control local

Dispozitivul reglează singur, după setările și programele memorate local.

2 · Internet și cloud

Adaugă acces de la distanță, monitorizare și asistență. Dacă legătura se întrerupe, controlul local continuă.

3 · Aplicație mobilă și portal web

Temperatura, modul și programul săptămânal din telefon, cu aplicația Proxel Connect, sau din calculator, prin portalul web.

Producător, nu revânzător

Adaptăm produsele la cerințele dumneavoastră

Proxel Engineering dezvoltă și produce produsele ThermoB – hardware, software și platforma cloud. Ca producător, putem face modificări și adapta dispozitivele la cerințele individuale ale unui proiect.

Modificări ale funcțiilor

Logica de control, setările și funcțiile adaptate instalației sau echipamentului concret.

Funcții la cerere

De exemplu, comutarea automată încălzire/răcire la RF1D2.WiFi se activează la cerere individuală.

Versiuni pentru sarcini specifice

De exemplu, AHU Kit în versiunea AHU2 comandă și ventilatorul prin semnal PWM.

Direct cu inginerii

Discutați cerințele cu echipa care dezvoltă produsele – fără intermediari.

Cum alegeți

Tabel de selecție

Cod	Produs	230V	24V	WiFi	RF	Centrală	Pardoseală	Ventilo-convector	Zone	Modbus
1 · Termostate de cameră cu fir
FC11W / FLC11W	Termostat de cameră pentru montaj pe perete	●	●	●			●
FC1016AW	Termostat de cameră de perete/230V	●		●			●
FCH13	Termostat pentru încălzire în pardoseală cu umiditate și ventilație						●
2 · Ventiloconvectoare, centrale de tratare a aerului și ventilație
FC41/FC21T	Termostat de cameră pentru ventiloconvector și pardoseală	●		●			●	●
FC22xV	Termostat de cameră pentru fan coil și pardoseală / 0-10V și 1 sau 2 ieșiri releu	●		●			●	●
FCUBLDC01	Placă de control pentru motoare BLDC în fan coil-uri							●
AHU Kit	Controler de cameră pentru sisteme AHU/VRF	●	●					●
3 · Termostate fără fir cu receptor WiFi
RF1D.WiFi	Termostat de cameră fără fir cu receptor WiFi	●		●	●	●
RF1D2.WiFi	Termostat de cameră fără fir cu receptor WiFi pentru încălzire și răcire	●		●	●			●
RF2D3.WiFi	Termostat de cameră fără fir cu două zone și receptor WiFi	●		●	●			●
RHF1D2.WiFi	Termostat de cameră fără fir cu umiditate și receptor WiFi	●		●	●	●
RF2D1.WiFi	Termostat fără fir cu două module de cameră și receptor WiFi	●		●	●	●
R1.WiFi-DIN	Control WiFi al boilerului / Termostat de încălzire prin internet	●		●		●
4 · Distribuitoare și zonare

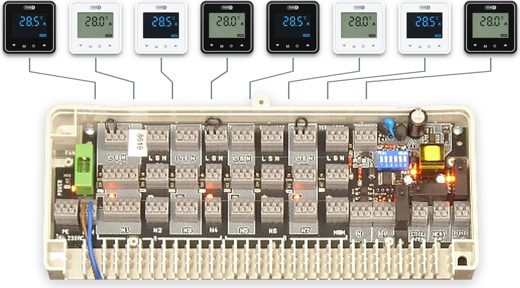

FHB8R3-230/24V	Distribuitor pentru până la 8 zone	●	●				●	●	●

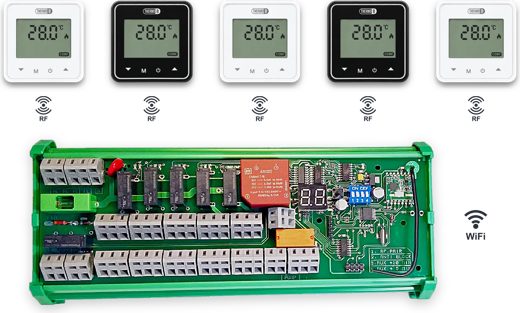

FHB5RW/6RW	Distribuitor fără fir cu WiFi și hub RF integrat	●		●	●	●			●
5 · Controlere HVAC & Soluții OEM

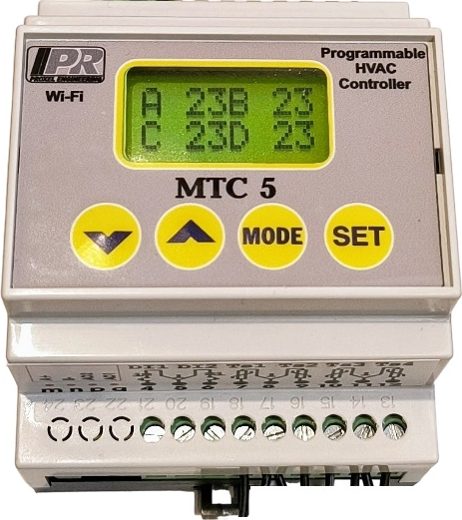

Proxel MTC5	Controler pentru instalații de încălzire, ventilație, climatizare și frigorifice — WiFi	●		●						●

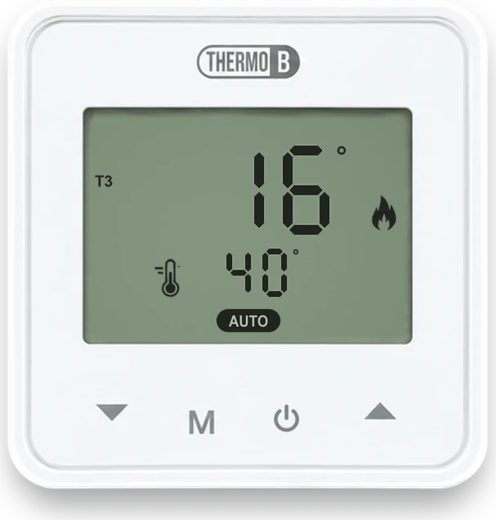

3WHC432/412V	Regulator pentru vană de amestec cu 3 căi	●	●				●

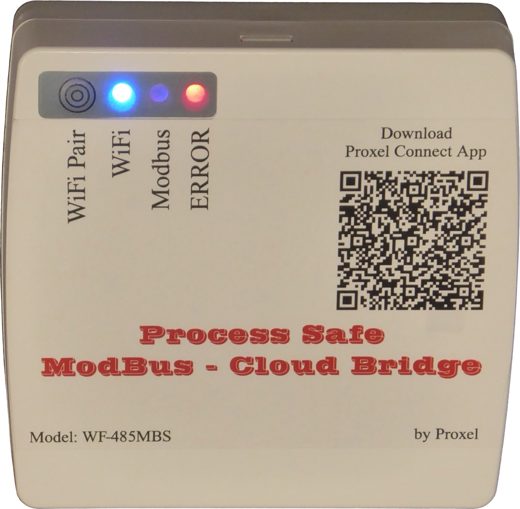

Proxel WF485	Process Safe ModBus - Bridge cloud prin WiFi (model WF-485MBS)			●						●
Proxel LG-FCU-10V-Modbus	Convertor 0-10V → Modbus pentru casete hidronice LG	●						●		●

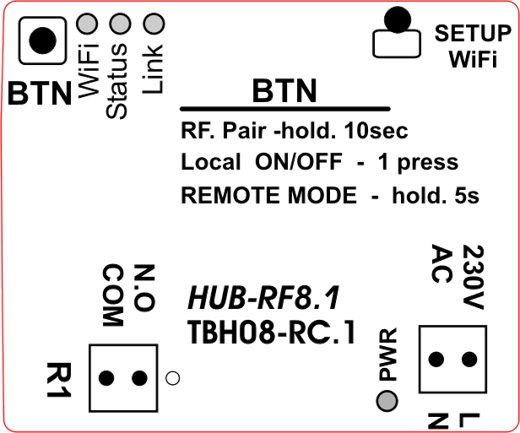

TB01/TB08	Emițător fără fir de semnal releu (WiFi + RF)	●		●	●

Pe baza etichetelor produselor de pe site. Specificațiile complete și schemele se află în fișa tehnică a fiecărui produs.

Gama de produse dintr-o privire

5 grupe – de la termostatul de cameră la controlerul programabil

1

Termostate de cameră cu fir

Termostate de cameră cu ecran tactil și WiFi, pentru montaj pe perete – pentru radiatoare, încălzire în pardoseală și baie. Control local după programul memorat și control de la distanță prin Proxel Connect.

FC11W / FLC11W · FC1016AW · FCH13

2

Ventiloconvectoare, centrale de tratare a aerului și ventilație

Termostate și plăci de comandă pentru ventiloconvectoare, pardoseală + ventiloconvector și sisteme AHU/VRF – cu ieșiri releu, ieșire 0-10V și comanda motoarelor BLDC.

FC41 / FC21T · FC22xV · FCUBLDC01 · AHU Kit

3

Termostate fără fir cu receptor WiFi

Un modul de cameră cu baterii și un receptor WiFi lângă centrală sau pompa de căldură – fără cablu între cameră și echipamente. Legătură radio bidirecțională 866 MHz și control din aplicație.

RF1D.WiFi · RF1D2.WiFi · RF2D3.WiFi · RHF1D2.WiFi · RF2D1.WiFi · R1.WiFi-DIN

4

Distribuitoare și zonare

Încălzire în pardoseală multizonă, radiatoare și ventiloconvectoare dintr-un singur punct central: distribuitoare cu fir pentru 230V și 24V și distribuitoare fără fir cu WiFi și hub RF integrat.

FHB8R3-230 / FHB8R3-24V · FHB5RW / FHB6RW

5

Controlere HVAC & Soluții OEM

Un controler programabil, un regulator pentru vană de amestec, o poartă Modbus către cloud și un transmițător fără fir de semnal releu – pentru instalatori, obiective comerciale și producători de echipamente.

Proxel MTC5 · 3WHC432 / 3WHC412V · Proxel WF485 · Proxel LG-FCU-10V-Modbus · TB01/TB08

1

seria ThermoB Room

Termostate de cameră cu fir

Termostate de cameră cu ecran tactil și WiFi, pentru montaj pe perete – pentru radiatoare, încălzire în pardoseală și baie. Control local după programul memorat și control de la distanță prin Proxel Connect.

FC11W / FLC11WRoom

Termostat de cameră pentru montaj pe perete

230V24VWiFi · aplicațiecu fir

Pentru încălzire în pardoseală și băi – cu funcția „podea caldă” și program săptămânal. Termostat de cameră programabil cu WiFi, montaj pe perete, 230V.

Termostat de cameră WiFi, montaj pe perete, cu fir, programabil
Afișaj LCD cu iluminare de fundal și 4 butoane
Puncte de referință Confort și Economic (pentru noapte), ușor de selectat

Versiuni: FC11W – 230V · FLC11W – 24V

Protecție la temperatură scăzută	Oprit/Pornit, cu temperatură selectabilă [-9 .. +12°C]
Ieșire:	1 releu, N.O. fără potențial, 230V/4Amax
Blocare taste (protecție copii)	Da

FC1016AWRoom

Termostat de cameră de perete/230V

230VWiFi · aplicațiecu fir

Pentru încălzire în pardoseală și băi – cu ieșire de putere 16A, funcția „podea caldă” și program săptămânal. Termostat de cameră programabil cu WiFi, montaj pe perete, 230V.

Termostat de cameră WiFi, montaj pe perete, cu fir, programabil
Afișaj LCD cu iluminare de fundal și 4 butoane
Puncte de referință Confort și Economic (pentru noapte), ușor de selectat

Protecție la temperatură scăzută	Oprit/Pornit, cu temperatură selectabilă [-9 .. +12°C]
Ieșire:	1 releu, conexiune "fază", 230V/16Amax
Blocare taste (protecție copii)	Da

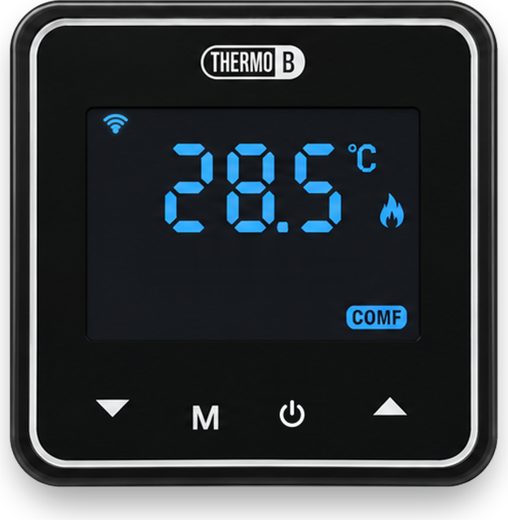

FCH13Room

Termostat pentru încălzire în pardoseală cu umiditate și ventilație

cu fir

Pentru încălzire în pardoseală cu controlul umidității – ventilație suplimentară la umiditate ridicată/scăzută. Termostat cu senzor de temperatură și umiditate integrat, la comandă individuală.

Senzor de temperatură și umiditate integrat
Controlează un circuit de încălzire în pardoseală
Semnal "umiditate scăzută" când umiditatea măsurată scade sub punctul de referință

Ieșire "umiditate scăzută"	Semnal de control la umiditate sub punctul de referință
Ieșire "umiditate ridicată"	Semnal de control la umiditate peste punctul de referință
Ieșire suplimentară	Semnal pentru ventilație forțată / deschiderea unei clapete

2

seria ThermoB Room

Ventiloconvectoare, centrale de tratare a aerului și ventilație

Termostate și plăci de comandă pentru ventiloconvectoare, pardoseală + ventiloconvector și sisteme AHU/VRF – cu ieșiri releu, ieșire 0-10V și comanda motoarelor BLDC.

FC41 / FC21TRoom

Termostat de cameră pentru ventiloconvector și pardoseală

230VWiFi · aplicațiecu fir

Pentru ventiloconvectoare, singure sau împreună cu încălzirea în pardoseală – confort dintr-un singur punct la încălzire și răcire. Termostat de cameră programabil cu WiFi, 4 ieșiri releu.

Termostat WiFi pentru fan coil, montaj pe perete sau panou, cu fir, programabil
Afișaj LCD cu iluminare de fundal și 4 butoane
Puncte de referință Confort și Economic (pentru noapte), ușor de selectat

Versiuni: FC41 – 4 relee · FC21T – triac + 2 relee

Protecție la temperatură scăzută	Oprit/Pornit, cu temperatură selectabilă [-9 .. +12°C]
Ieșire:	4 relee, conexiune "fază", 230V/4Amax
Blocare taste (protecție copii)	Da

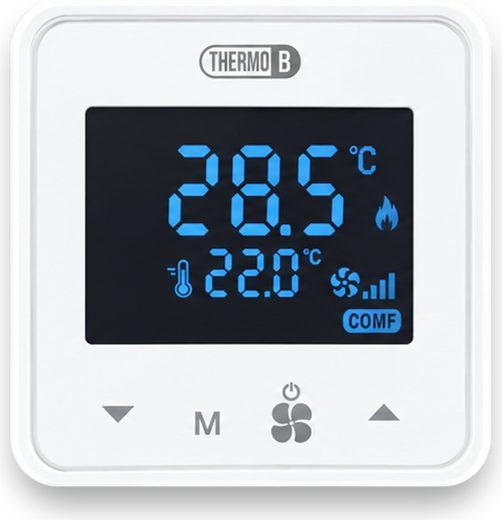

FC22xVRoom

Termostat de cameră pentru fan coil și pardoseală / 0-10V și 1 sau 2 ieșiri releu

230VWiFi · aplicațiecu fir

Pentru ventiloconvectoare, singure sau împreună cu încălzirea în pardoseală – confort dintr-un singur punct la încălzire și răcire. Termostat de cameră programabil cu WiFi, ieșire 0-10V și 1 sau 2 ieșiri releu.

Termostat WiFi pentru fan coil, montaj pe perete sau panou, cu fir, programabil
Afișaj LCD cu iluminare de fundal și 4 butoane
Puncte de referință Confort și Economic (pentru noapte), ușor de selectat

Protecție la temperatură scăzută	Oprit/Pornit, cu temperatură selectabilă [-9 .. +12°C]
Ieșire:	0-10V și 2 relee, conexiune "fază", 230V/5Amax
Blocare taste (protecție copii)	Da

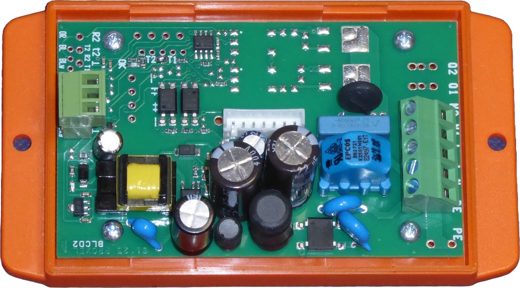

FCUBLDC01Room

Placă de control pentru motoare BLDC în fan coil-uri

cu fir

Pentru ventiloconvectoare cu motoare BLDC – control precis și silențios, cu pornire și oprire lină. Placă de control cu intrare 0-10V; recomandată împreună cu ThermoB FC22xV.

Placă de control pentru motoare BLDC ale fan coil-urilor, intrare 0-10V pentru referință de turație
Pornire/oprire lină și precisă pentru funcționare silențioasă, control continuu al vitezei
Feedback de turație cu semnalizare de alarmă dacă viteza țintă nu este atinsă

Alimentare	200-230V AC
Intrare	0-10V pentru referință de turație
Ieșire	Clemă pentru conectarea motorului BLDC al ventilatorului

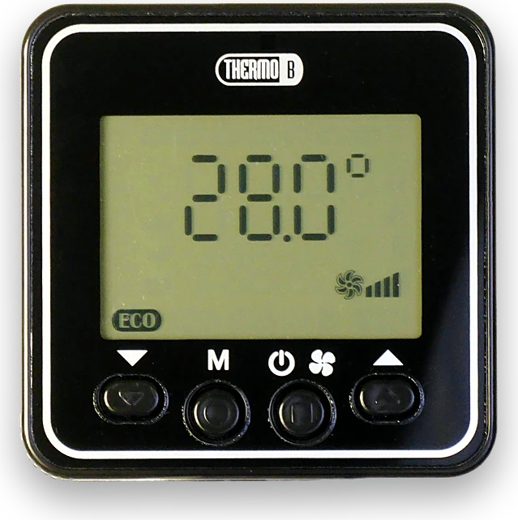

AHU KitRoom

Controler de cameră pentru sisteme AHU/VRF

230V24Vcu fir

Pentru centrale de tratare a aerului și sisteme VRF cu kit DX – control comod din cameră, cu acces prin internet. Compatibil cu kituri DX Fuji Electric/Fujitsu/General; control după aerul de refulare și/sau temperatura camerei, ieșire 0-10V.

Controler de cameră pentru sisteme AHU/VRF, centrale de tratare a aerului și unități de ventilație
Compatibil cu kituri DX Fuji Electric / Fujitsu / General (UTY-XDZX, single split)
Control după temperatura aerului de refulare, temperatura camerei, sau o combinație a celor două (raport selectabil de instalator)

Versiunea AHU2 – comandă și ventilatorul prin semnal PWM.

Alimentare	230V AC
Semnal de ieșire	0-10V (semnal de cerere de putere / "demand")
Montaj	Pe perete, în carcasă

3

seriile ThermoB Home și Property

Termostate fără fir cu receptor WiFi

Un modul de cameră cu baterii și un receptor WiFi lângă centrală sau pompa de căldură – fără cablu între cameră și echipamente. Legătură radio bidirecțională 866 MHz și control din aplicație.

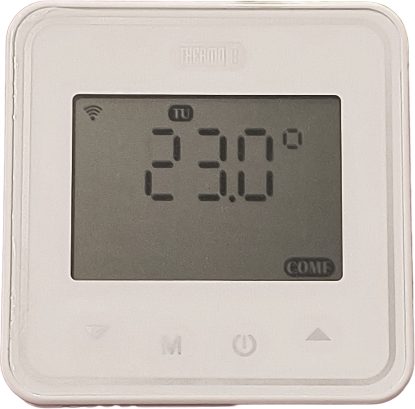

RF1D.WiFiHome

Termostat de cameră fără fir cu receptor WiFi

230VWiFi · aplicațieRF fără fir

Pentru centrale și șeminee cu intrare pentru termostat de cameră – fără cablu între cameră și centrală. Termostat de cameră fără fir cu legătură radio bidirecțională și receptor WiFi; control prin internet și aplicație mobilă.

Modul de cameră fără fir cu baterii (ThermoB.R1D) asociat cu un receptor WiFi 230V ThermoB.B1R1.WiFi
Legătură radio RF bidirecțională (866 MHz) între modulul de cameră și receptor
Control prin aplicație mobilă, browser web. În curând și prin MQTT/Home Assistant

Receptor - Alimentare (SELV)	230V / AC / 50Hz
Receptor - Ieșire, releu fără potențial	1x 4A NO-NC / 230V AC
Receptor - Dimensiuni	72x50x127mm

RF1D2.WiFiHome

Termostat de cameră fără fir cu receptor WiFi pentru încălzire și răcire

230VWiFi · aplicațieRF fără fir

Un singur termostat pentru încălzire și răcire: oferă semnale separate „pornire încălzire” și „pornire răcire”. Comandă o pompă de căldură, un sistem cu 4 țevi cu ventiloconvectoare sau două surse separate – de exemplu o centrală pentru încălzire și un chiller pentru răcire.

Două semnale separate de la un singur termostat de cameră – „pornire încălzire” și „pornire răcire”
Funcționează cu o pompă de căldură (cerere de încălzire / cerere de răcire), cu un sistem cu 4 țevi ca regulator independent sau cu două surse – o centrală și un chiller
Fără cablu între cameră și echipamente – modul de cameră cu baterii și receptor WiFi lângă pompa de căldură sau centrală

Receptor - Alimentare (SELV)	230V / AC / 50Hz
Receptor - Ieșire, relee fără potențial	2x 4A NO / 230V AC, separate pentru încălzire și răcire
Receptor - Dimensiuni	72x50x127mm

RF2D3.WiFiHome

Termostat de cameră fără fir cu două zone și receptor WiFi

230VWiFi · aplicațieRF fără fir

Pentru două zone independente cu o sursă de energie comună – de exemplu două etaje cu o singură centrală. Două module de cameră fără fir și un receptor WiFi cu 3 ieșiri releu.

Două module de cameră fără fir separate ThermoB.R1D (baterii), cu un receptor comun WiFi 230V ThermoB.BU3.WiFi
Legătură radio RF bidirecțională (866 MHz) între fiecare modul de cameră și receptor
Control prin aplicație mobilă, browser web. În curând și prin MQTT/Home Assistant

Receptor - Alimentare (SELV)	230V / AC / 50Hz
Receptor - Ieșire, relee fără potențial	3x5A NO / 230V AC — zona 1, zona 2, semnal comun
Receptor - Dimensiuni	72x50x127mm

RHF1D2.WiFiHome

Termostat de cameră fără fir cu umiditate și receptor WiFi

230VWiFi · aplicațieRF fără fir

Pentru încăperi în care urmăriți, pe lângă temperatură, și umiditatea. Termostat de cameră fără fir cu senzor de umiditate integrat și receptor WiFi; legătură radio bidirecțională, control prin internet și aplicație mobilă.

Modul de cameră fără fir ThermoB.RH1D (baterii, senzor de temperatură și umiditate), asociat cu un receptor WiFi 230V ThermoB.BU2.WiFi sau ThermoB.BU3.WiFi
Legătură radio RF bidirecțională (866 MHz) între modulul de cameră și receptor
Control prin aplicație mobilă, browser web. În curând și prin MQTT/Home Assistant

Receptor - Alimentare (SELV)	230V / AC / 50Hz
Receptor - Ieșire, relee fără potențial	BU2: 2x 4A NO \| BU3: 3x 4A NO / 230V AC
Receptor - Dimensiuni	72x50x127mm

3 · Termostate fără fir cu receptor WiFi – continuare

RF2D1.WiFiPentru proprietățiProperty

Termostat fără fir cu două module de cameră și receptor WiFi

230VWiFi · aplicațieRF fără fir

Pentru proprietăți închiriate și administrate. Termostat fără fir cu două module de cameră și receptor WiFi; hardware-ul și asocierea modulelor sunt disponibile acum, validarea senzorilor urmează printr-o actualizare viitoare.

Combină un receptor WiFi cu două module de cameră fără fir, cu baterii, pentru o vizibilitate mai bună în întreaga proprietate
Disponibil acum: asocierea a două module, citiri de temperatură independente de la ambele module, funcționare locală completă fără internet
Urmează printr-o actualizare viitoare de firmware: validarea automată a senzorilor și detectarea anomaliilor între cele două module — nu este disponibilă la lansare

Receptor - Alimentare (SELV)	230V / AC / 50Hz
Receptor - Ieșire, releu fără potențial	1x16A NO-NC / 230V AC (semnal comun)
Modul de cameră - Alimentare	2 baterii AAA

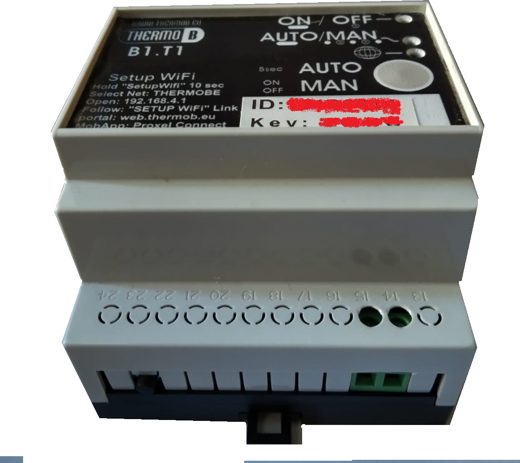

R1.WiFi-DINHome

Control WiFi al boilerului / Termostat de încălzire prin internet

230VWiFi · aplicațiecu fir

Pentru boiler sau încălzire/răcire cu acces de la distanță prin Proxel Connect. Termostat WiFi cu senzor cu fir și releu puternic de 40A, montaj DIN.

Modul unic pe șină DIN cu senzor de temperatură cu fir și conexiune WiFi la internet
Releu puternic fără potențial 40A SPDT, curent maxim al clemelor 16A
Cablu senzor de temperatură de 33cm, extensibil până la 10m

Ieșire releu	Releu puternic fără potențial 40A SPDT, curent maxim al clemelor 16A
Alimentare	230V/AC
Montaj	Șină DIN, pentru tabloul apartamentului

4

seria ThermoB Zone

Distribuitoare și zonare

Încălzire în pardoseală multizonă, radiatoare și ventiloconvectoare dintr-un singur punct central: distribuitoare cu fir pentru 230V și 24V și distribuitoare fără fir cu WiFi și hub RF integrat.

Încălzire în pardoseală și ventiloconvectoare – dintr-un singur distribuitor

FHB8R3 este creat pentru casele în care pardoseala și ventiloconvectoarele lucrează împreună: un singur tablou, o singură logică, încălzire și răcire.

Termostat FC41 / FC22xV în fiecare camerăcabluDistribuitor FHB8R3: zonele 1–4 pardoseală · 5–8 ventiloconvectoarecabluPompă de căldură sau centrală + chiller

8 zone în două grupuri

Grupul A (zonele 1–4) este pardoseala, grupul B (zonele 5–8) – ventiloconvectoarele, fiecare cu pompa sa.

Un termostat pe cameră

FC41 sau FC22xV comandă atât pardoseala, cât și ventiloconvectorul: pardoseala menține temperatura setată, iar ventiloconvectorul pornește doar dacă încăperea rămâne în urmă cu 2°C.

Două temperaturi către pompa de căldură

Cerere separată „t° joasă” pentru pardoseală (~30–35°C) și „t° înaltă” pentru ventiloconvectoare (~45°C, 7°C la răcire).

Încălzire și răcire

Comandă externă Încălzire/Răcire; la răcire pardoseala se oprește automat.

Centrală + chiller

Intrarea Încălzire/Răcire alege sezonul – centrala și chillerul nu funcționează niciodată simultan.

Mai multe etaje, o singură pompă de căldură

Fiecare etaj are distribuitorul său, iar cel principal pornește pompa de căldură și pompele comune. 4 scheme selectabile prin comutator DIP și protecție antiblocare a pompelor.

4 · Distribuitoare și zonare – continuare

FHB8R3-230 / FHB8R3-24VZone

Distribuitor pentru până la 8 zone

230V24Vcu fir

Pentru încălzire în pardoseală și ventiloconvectoare cu până la 8 zone (4+4) – temperatură separată în fiecare cameră, încălzire și răcire. Cutie de conexiuni cu fir, 3 ieșiri releu, 230V.

Cutie de conexiuni pentru până la 8 zone/camere/termostate cu fir
Împărțită logic în 2 x 4 zone "A" și "B" sau 8 zone generale
Posibilitate de combinare între pardoseală și fan coil

Versiuni: FHB8R3-230 – 230V · FHB8R3-24V – 24V AC/DC

Zone/Camere	8 generale sau 4 pardoseală + 4 fan coil
Ieșiri releu	3 buc, fără potențial, capacitate 5A/230V
Alimentare	230V / consum propriu 1,5W + 0,25W per circuit activ

FHB5RW / FHB6RWZone

Distribuitor fără fir cu WiFi și hub RF integrat

230VWiFi · aplicațieRF fără fir

Pentru încălzire cu până la 5 zone fără cabluri până la camere – module de cameră RF1 fără fir. Cutie de conexiuni fără fir cu WiFi și hub RF integrat, cu ieșiri pentru centrală și pompă de circulație.

Cutie de conexiuni cu WiFi și hub RF integrat pentru până la 5 module de cameră RF1 fără fir, fiecare controlând o zonă separată
5 ieșiri releu de zonă, 230V, câte una pe zonă
Ieșire AUX (fără potențial, N.O.) pentru controlul centralei/pompei de căldură

Versiuni: FHB5RW – 5 zone · FHB6RW – 6 zone · FHB5RW-FCU – pardoseală + ventiloconvectoare

Ieșiri releu de zonă	5, ieșire separată pentru fiecare zonă, 230V
Ieșire AUX	Fără potențial, N.O. — control centrală/pompă de căldură
Ieșire pompă	Fără potențial, N.O. + N.C.

5

seriile ThermoB System și Link, Proxel

Controlere HVAC & Soluții OEM

Un controler programabil, un regulator pentru vană de amestec, o poartă Modbus către cloud și un transmițător fără fir de semnal releu – pentru instalatori, obiective comerciale și producători de echipamente.

Proxel MTC5System

Controler pentru instalații de încălzire, ventilație, climatizare și frigorifice — WiFi

230VWiFi · aplicațieModbus

Pentru producători OEM și instalatori de sisteme HVAC/R – controlul este independent de conectivitatea la internet. Controler compact cu logică bazată pe lanțuri de condiții: 4 intrări de temperatură, 4 ieșiri releu, 2 ieșiri 0-10V/PWM, WiFi și ModBus RTU, două procesoare.

Monitorizarea temperaturii în 4 puncte (TS1…TS4) cu tip de senzor selectabil — NTC10K, NTC20K, Pt1000 sau KTY81-110, calibrate individual
Controlul a 4 actuatoare independente (ieșiri releu RA…RD) prin condiții selectabile — compresoare, pompe, vane, ventilatoare și încălzitoare
2 ieșiri analogice 0-10V / PWM (1 kHz) pentru vane modulante, clapete și turația pompelor/ventilatoarelor — regulator liniar, P sau PI selectabil

Alimentare	230 V ±10% / 50 Hz, ≈ 3 VA
Montaj	Pe șină DIN 35 mm; pentru montaj îngropat
Dimensiuni	68×85×58 mm

3WHC432 / 3WHC412VSystem

Regulator pentru vană de amestec cu 3 căi

230V24Vcu fir

Pentru grupuri de amestec, de exemplu la încălzirea în pardoseală – menține temperatura apei după vana cu 3 căi și comandă pompa de circulație. Curbă de temperatură sau valoare setată fixă, încălzire și răcire; comandă în 3 puncte a unei vane motorizate – relee separate pentru deschidere și închidere.

Regulator pentru vană de amestec cu 3 căi și pompă de circulație – menține temperatura apei după vană
Funcționare după curbă de temperatură în funcție de temperatura exterioară sau după valoare setată fixă
Încălzire și răcire – comutare de la butoane sau automat după senzor exterior / contact

Versiuni: 3WHC432 – 3 puncte · 3WHC412V – 0–10V

Alimentare	230V / AC / 50Hz sau 24V / AC; consum ≤ 2VA
Ieșiri releu	3 buc. (pompă, închidere, deschidere); în total max 4A; furnizează potențial de comandă
Montaj	În doză de încastrare D80; panou frontal 90x90 mm

5 · Controlere HVAC & Soluții OEM – continuare

Proxel WF485Bridge

Process Safe ModBus - Bridge cloud prin WiFi (model WF-485MBS)

WiFi · aplicațieModbus

Pentru monitorizarea și controlul echipamentelor Modbus RTU prin cloud. Bridge Process Safe către cloud prin WiFi, cu controler PIC integrat, control bidirecțional și acces prin web, aplicație mobilă și API.

Bridge Modbus RTU (RS-485) către web/cloud prin WiFi, model WF-485MBS
Microcontroler PIC integrat pentru validarea offline a datelor și executarea de sarcini personalizate în timp real ("Process Safe")
Datele sunt accesibile printr-un dashboard web, aplicația mobilă Proxel Connect și printr-un API

Model	WF-485MBS (proiect WF485)
Funcție	Bridge Modbus RTU (RS-485) ↔ Web/Cloud prin WiFi
Controler integrat	MCU PIC (validare offline + sarcini personalizate în timp real)

Proxel LG-FCU-10V-ModbusBridge

Convertor 0-10V → Modbus pentru casete hidronice LG

230VModbus

Pentru comanda casetelor hidronice LG de la un controler cu ieșire 0-10V. Transformă semnalul analogic în comenzi Modbus RTU – oprire și 3 viteze ale ventilatorului, fără WiFi și fără configurare.

Convertor al unui semnal 0-10V în comenzi Modbus RTU (RS-485) pentru casete hidronice LG
Intrare 0-10V de la un controler de ventiloconvector, termostat sau BMS
4 trepte: oprire și vitezele 1, 2 și 3, cu histerezis și întârziere de 10 s între schimbări

Intrare	0-10V (suportă până la 15V)
Ieșire	RS-485, Modbus RTU master, 9600 bps, 8N1
Alimentare	230V

TB01/TB08Link

Emițător fără fir de semnal releu (WiFi + RF)

230VWiFi · aplicațieRF fără fir

Pentru un semnal de pornire către centrală, pompă sau alarmă fără cablu. Transmiterea fără fir a unui semnal de releu (RF + WiFi); hub-ul deservește până la 8 emițătoare/ieșiri.

Sistem fără fir (RF + WiFi) pentru transmiterea unei stări de contact "uscat" de la un punct la unul sau mai multe alte puncte
Emițătorul TB01.TX.1 monitorizează un circuit deschis/închis pe intrarea SW1 și transmite starea fără fir
Hub-ul receptor TBH08-RO.1 (HUB-RF8.1) deservește până la 8 module (emițătoare și/sau ieșiri de la distanță) și acționează propria ieșire releu R1

TBH08-RO.1 (hub) și TB01-RO.1 (ieșire)	1x ieșire, releu fără potențial, max 5A / 230V AC
Alimentare (SELV)	230V / AC / 50Hz
Dimensiuni	90x90x23mm

Soluții tipice

Sisteme complete pentru situații reale

Exemple alese din peste 34 soluții descrise pe thermob.eu – cu problema, schema de conectare și produsele necesare.

Fără cablu între termostat și centrală

Centrala este la subsol, într-o cameră tehnică sau la celălalt capăt al locuinței, iar în camera de zi nu există un cablu de control tras pentru termostat.

Modul de cameră RF1D (cu baterii)radioReceptor WiFi lângă centralăcabluCentrală

Produse necesare: RF1D.WiFi

Casă mare cu 8 zone cu fir

O casă nouă cu opt sau mai multe camere cu încălzire în pardoseală: fiecare cameră dorește propria temperatură, iar instalația trebuie să fie ordonată, fiabilă și extensibilă.

Termostate FC11W (câte 1 pe cameră)cabluCutie de conexiuni FHB8R3-230 la colectorcabluActuatoare termice, pompă și centrală (ieșirile cutiei de conexiuni)

Produse necesare: FHB8R3-230 + FC11W

Un singur termostat pentru încălzire și răcire – pompă de căldură, ventiloconvectoare sau centrală + chiller

Locuința are atât încălzire, cât și răcire.

Modul de cameră RF1D2 (cu baterii)radioReceptor WiFi (2 relee)cabluPompă de căldură / centrală + chiller / vane

Produse necesare: RF1D2.WiFi

Camere de hotel cu ventiloconvectoare

Fiecare cameră are nevoie de propriul control al temperaturii, dar cablarea a zeci de camere și mentenanța trebuie să rămână simple, iar oaspeții nu trebuie să poată modifica setările sistemului.

Recepție / aplicație mobilăWiFiTermostat FC22xV în fiecare camerăcabluVentiloconvector (ventilator și vană)

Produse necesare: FC22xV

Încălzire în pardoseală și casetă hidronică LG în tavan – un singur termostat

Încăperea are încălzire în pardoseală și o casetă hidronică LG în tavan.

Aplicația Proxel ConnectWiFiTermostat de cameră FC222VcabluReleu 1 → pardoseală · releu 2 → apa către casete · 0-10V → LG-FCU-10V-ModbuscabluModbus RS-485 → casete hidronice LG

Produse necesare: FC22xV + Proxel LG-FCU-10V-Modbus

Pompă de căldură reversibilă aer-apă — control cu comutare automată de sezon

Un producător de pompe de căldură are nevoie de un controler gata pregătit pentru o mașină reversibilă: compresor, vană cu patru căi, pompă de circulație și o vană/ventilator modulant, cu setări separate pentru încălzire și răcire și comutare de la un contact extern.

Senzori: apă (T1), exterior (T2) + comutator H/C (DI1)cabluMTC5 — programe Heat/Cool, regulator PI, temporizatoarecabluCompresor, vană cu patru căi, pompă, vană 0-10V

Produse necesare: Proxel MTC5

Proxel Connect

Aplicație și portal web

Temperatura, modul și programul săptămânal din telefon sau calculator. Dispozitivele funcționează și fără internet – cloudul adaugă acces de la distanță, monitorizare și asistență.

Pentru instalatori

Portalul instalatorilor

Scheme de conectare, fișe tehnice în mai multe limbi, compatibilitate și depanare – într-un singur loc. Asistență directă de la inginerii care dezvoltă produsele.

ThermoB

ThermoB este un brand Proxel Engineering
Bd. Maria Luiza nr. 72, Plovdiv, Bulgaria

+359 878 630 040 · office [@] proxel-bg . com

www.proxel-bg.com · thermob.eu
