Početna/Proizvodi/3WHC412V

Regulator za 3-putni miješajući ventil, izlaz 0–10V

3WHC412V · serija ThermoB System

230V24VHVAC regulatori i OEM rješenjapodno grijanježičano

Za miješajuće sklopove, primjerice u podnom grijanju – održava temperaturu vode iza 3-putnog ventila i upravlja cirkulacijskom pumpom. Rad prema vremenski vođenoj krivulji ili stalnoj zadanoj temperaturi, grijanje i hlađenje; izlaz 0–10V za pogon ventila.

Zašto je važno

  • Regulator za 3-putni miješajući ventil i cirkulacijsku pumpu – održava temperaturu vode iza ventila
  • Rad prema krivulji ovisnoj o vanjskoj temperaturi ili stalnoj zadanoj temperaturi
  • Grijanje i hlađenje – ručno prebacivanje tipkama ili automatski preko vanjskog senzora / kontakta

Informacije o proizvodu

  • • Regulator za 3-putni miješajući ventil i cirkulacijsku pumpu – održava temperaturu vode iza ventila
  • • Rad prema krivulji ovisnoj o vanjskoj temperaturi ili stalnoj zadanoj temperaturi
  • • Grijanje i hlađenje – ručno prebacivanje tipkama ili automatski preko vanjskog senzora / kontakta
  • • Izlaz 0–10V za pogon ventila: 0V = zatvoren, 10V = otvoren
  • • Upravljanje pumpom, zaštita od smrzavanja i periodično pokretanje pumpe
  • • Ulaz S2: vanjski senzor, kontakt za pokretanje/zaustavljanje ili odabir grijanja/hlađenja
  • • Ručno upravljanje ventilom i pumpom
  • • LCD displej s pozadinskim osvjetljenjem i 4 tipke; montaža u zidnu kutiju D80, prednja ploča 90x90mm
  • • Napajanje 230V/AC ili 24V/AC

Namjena

Regulacija temperature polazne vode iza 3-putnog miješajućeg ventila; upravljanje cirkulacijskom pumpom

Upravljanje pogonom

Izlaz 0–10V

Napajanje

230V / AC / 50Hz ili 24V / AC; potrošnja ≤ 2VA

Ulazi

2 vanjska senzora NTC 10 kΩ – S1 (voda iza ventila), S2 (vanjska temperatura ili beznaponski kontakt)

Relejni izlazi

1 izlaz (pumpa); max 4A; preklopljena faza

Analogni izlaz

0–10V; RL > 3 kΩ; 0V = ventil zatvoren, 10V = ventil otvoren

Načini rada

9 načina: temperaturna krivulja ili stalna zadana temperatura; grijanje, hlađenje, automatsko prebacivanje, ručno upravljanje

Regulacija

Impulsna regulacija – područja fine i grube regulacije, integralna korekcija, područje velikog odstupanja

Zaštitne funkcije

Zaštita od smrzavanja; periodično pokretanje pumpe; ograničenje hoda pogona

Izmjerena temperatura

-25…+100°C / 1°C; točnost ±1°C

Zadana temperatura vode

+6…+90°C / 1°C

Displej

LCD displej s pozitivnim prikazom i pozadinskim osvjetljenjem, 4 tipke

Montaža

U zidnu kutiju D80; prednja ploča 90x90 mm

Radni uslovi

-5…+40°C, RH80%

Skladištenje i transport

-20…+60°C

Stupanj zaštite

IP20

Shema

Pregled povezivanja i zona za ovaj proizvod.

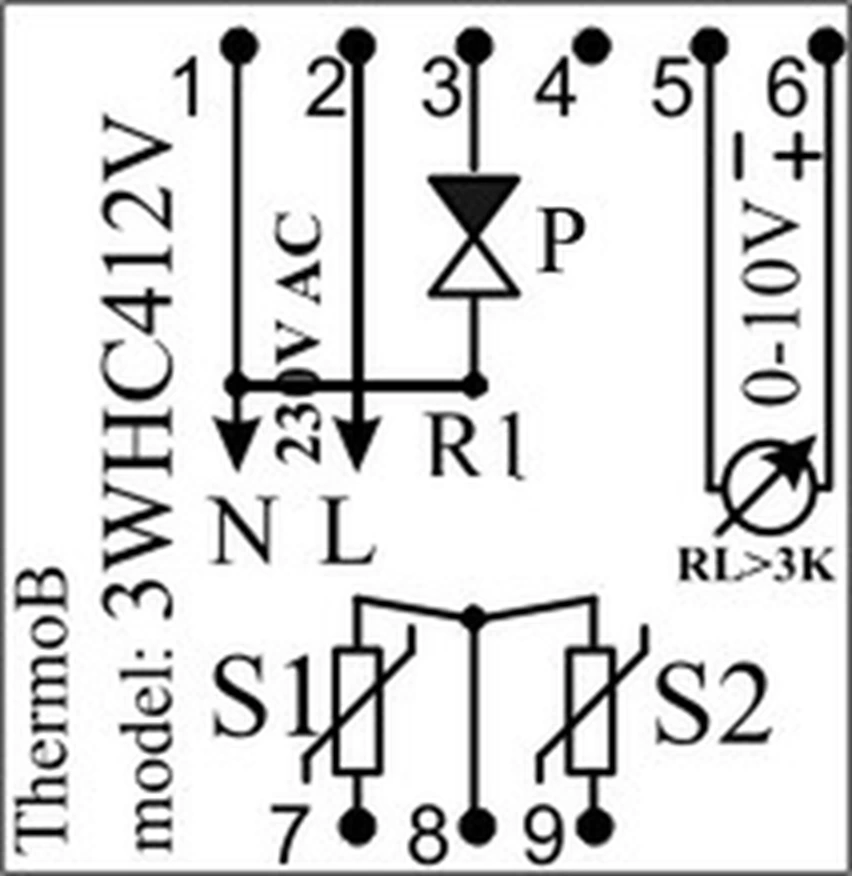

Spajanje – 3WHC412V (izlaz 0–10V)

Shema

1 – N; 2 – L (230V ili 24V AC); 3 – R1 pumpa; 4 – slobodno; 5 – 0–10V „–”; 6 – 0–10V „+” (RL > 3 kΩ); 7 – S1; 8 – zajednički referentni priključak; 9 – S2. Pogon ima zasebno napajanje; 0V = ventil zatvoren, 10V = ventil otvoren.

Temperaturne krivulje

Shema

Grijanje: pri vanjskoj temperaturi ≤ P11 zadana vrijednost je P15, pri P12 – sredina između P14 i P15, pri ≥ P13 – P14. Hlađenje: pri ≤ P17 – P21, pri P18 – sredina između P20 i P21, pri ≥ P19 – P20. Rezultatu se dodaje korekcija P16.

Legenda

Spajanje – 3WHC412V (izlaz 0–10V)
1 – N; 2 – L (230V ili 24V AC); 3 – R1 pumpa; 4 – slobodno; 5 – 0–10V „–”; 6 – 0–10V „+” (RL > 3 kΩ); 7 – S1; 8 – zajednički referentni priključak; 9 – S2. Pogon ima zasebno napajanje; 0V = ventil zatvoren, 10V = ventil otvoren.
Temperaturne krivulje
Grijanje: pri vanjskoj temperaturi ≤ P11 zadana vrijednost je P15, pri P12 – sredina između P14 i P15, pri ≥ P13 – P14. Hlađenje: pri ≤ P17 – P21, pri P18 – sredina između P20 i P21, pri ≥ P19 – P20. Rezultatu se dodaje korekcija P16.
