Ρυθμιστής για βάνα ανάμειξης 3 οδών, έλεγχος 3 σημείων

3WHC432 · σειρά ThermoB System

230V24VΕλεγκτές HVAC & Λύσεις OEMενδοδαπέδια θέρμανσηενσύρματο

Για ομάδες ανάμειξης, π.χ. σε ενδοδαπέδια θέρμανση – διατηρεί τη θερμοκρασία του νερού μετά τη βάνα 3 οδών και ελέγχει τον κυκλοφορητή. Καμπύλη θερμοκρασίας ή σταθερό σημείο ρύθμισης, θέρμανση και ψύξη· έλεγχος 3 σημείων μηχανοκίνητης βάνας – χωριστά ρελέ για άνοιγμα και κλείσιμο.

Γιατί έχει σημασία

  • Ρυθμιστής για βάνα ανάμειξης 3 οδών και κυκλοφορητή – διατηρεί τη θερμοκρασία του νερού μετά τη βάνα
  • Λειτουργία με καμπύλη θερμοκρασίας βάσει της εξωτερικής θερμοκρασίας ή με σταθερό σημείο ρύθμισης
  • Θέρμανση και ψύξη – εναλλαγή από τα πλήκτρα ή αυτόματα από εξωτερικό αισθητήρα / επαφή

Πληροφορίες προϊόντος

  • • Ρυθμιστής για βάνα ανάμειξης 3 οδών και κυκλοφορητή – διατηρεί τη θερμοκρασία του νερού μετά τη βάνα
  • • Λειτουργία με καμπύλη θερμοκρασίας βάσει της εξωτερικής θερμοκρασίας ή με σταθερό σημείο ρύθμισης
  • • Θέρμανση και ψύξη – εναλλαγή από τα πλήκτρα ή αυτόματα από εξωτερικό αισθητήρα / επαφή
  • • Έλεγχος 3 σημείων του σερβοκινητήρα – χωριστά ρελέ για άνοιγμα και κλείσιμο μηχανοκίνητης βάνας
  • • Έλεγχος κυκλοφορητή, αντιπαγετική προστασία και περιοδική κίνηση του κυκλοφορητή
  • • Είσοδος S2: εξωτερικός αισθητήρας, επαφή εκκίνησης/στάσης ή επιλογή θέρμανσης/ψύξης
  • • Χειροκίνητος έλεγχος της βάνας και του κυκλοφορητή

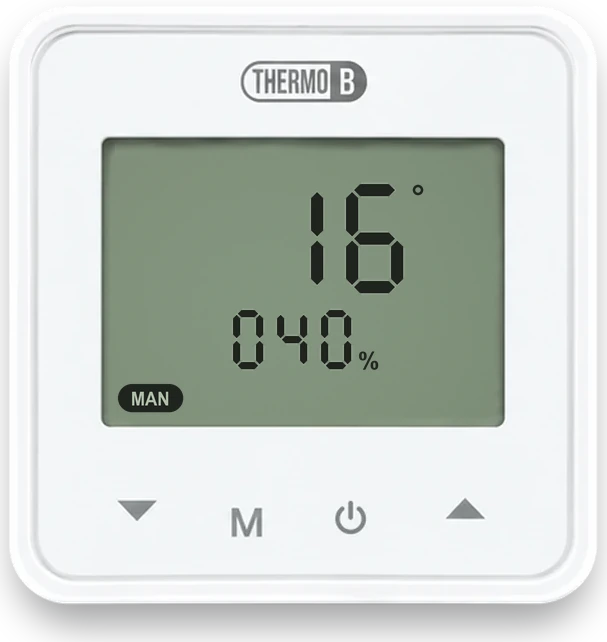

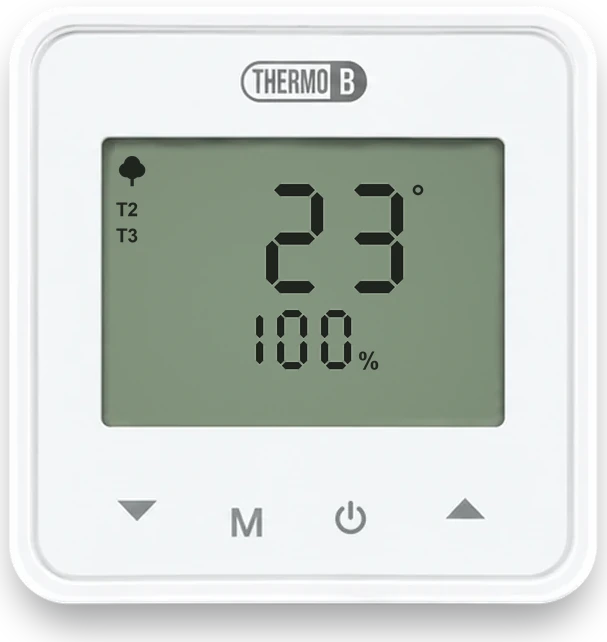

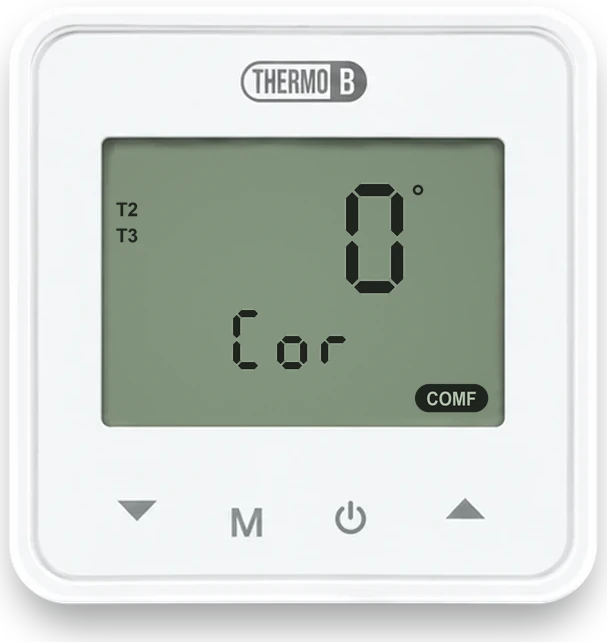

  • • Οθόνη LCD με οπίσθιο φωτισμό και 4 πλήκτρα· τοποθέτηση σε κουτί D80, μπροστινό πάνελ 90x90mm
  • • Τροφοδοσία 230V/AC ή 24V/AC

Προορισμός

Ρύθμιση της θερμοκρασίας του νερού μετά από βάνα ανάμειξης 3 οδών· έλεγχος κυκλοφορητή

Έλεγχος σερβοκινητήρα

Έλεγχος 3 σημείων του σερβοκινητήρα (άνοιγμα / κλείσιμο)

Τροφοδοσία

230V / AC / 50Hz ή 24V / AC· κατανάλωση ≤ 2VA

Είσοδοι

2 εξωτερικοί αισθητήρες NTC 10 kΩ – S1 (νερό μετά τη βάνα), S2 (εξωτερική θερμοκρασία ή επαφή ελεύθερης τάσης)

Έξοδοι ρελέ

3 τεμ. (κυκλοφορητής, κλείσιμο, άνοιγμα)· συνολικά max 4A· παρέχουν τάση ελέγχου

Τρόποι λειτουργίας

9 τρόποι: καμπύλη θερμοκρασίας ή σταθερό σημείο ρύθμισης· θέρμανση, ψύξη, αυτόματη εναλλαγή, χειροκίνητος έλεγχος

Ρύθμιση

Με παλμούς – λεπτή και αδρή ζώνη, ολοκληρωτική διόρθωση, ζώνη συναγερμού

Προστασίες

Αντιπαγετική προστασία· περιοδική κίνηση του κυκλοφορητή· όριο διαδρομής του σερβοκινητήρα

Μετρούμενη θερμοκρασία

-25…+100°C / 1°C· ακρίβεια ±1°C

Σημείο ρύθμισης θερμοκρασίας νερού

+6…+90°C / 1°C

Ένδειξη

Οθόνη LCD (θετική) με οπίσθιο φωτισμό, 4 πλήκτρα

Τοποθέτηση

Σε κουτί εντοιχισμού D80· μπροστινό πάνελ 90x90 mm

Συνθήκες λειτουργίας

-5…+40°C, RH80%

Αποθήκευση και μεταφορά

-20…+60°C

Βαθμός προστασίας

IP20

Σχήμα

Επισκόπηση σύνδεσης και ζωνών για αυτό το προϊόν.

Σύνδεση – 3WHC432 (έλεγχος 3 σημείων)

Σχήμα

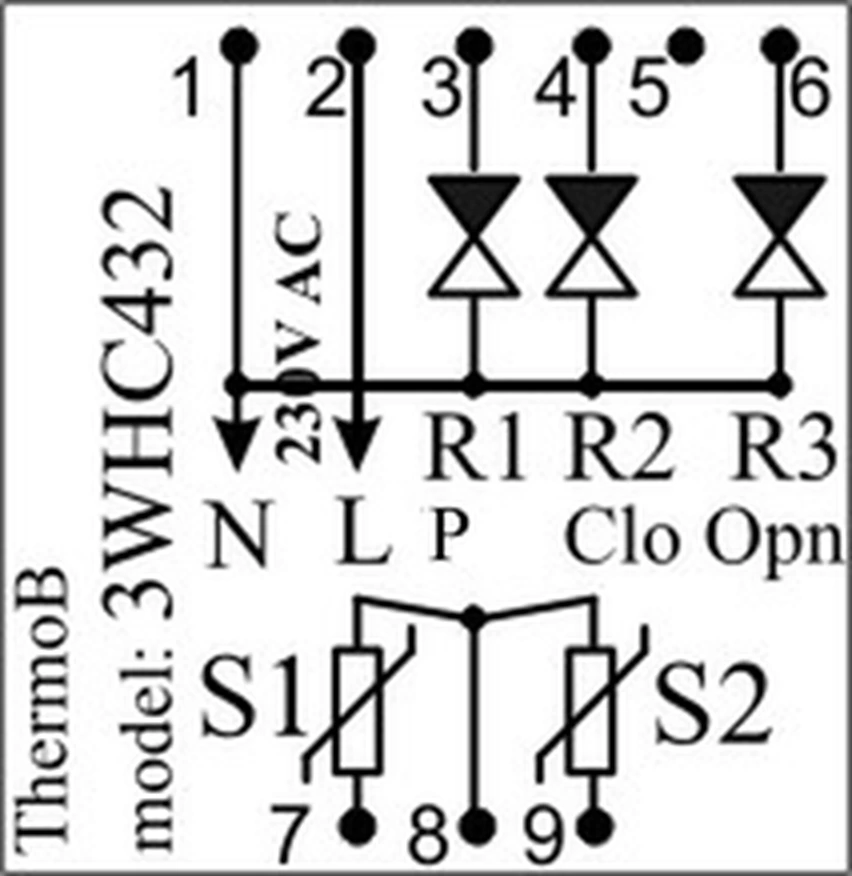

1 – N· 2 – L (230V ή 24V AC)· 3 – R1 κυκλοφορητής· 4 – R2 κλείσιμο· 5 – ελεύθερος· 6 – R3 άνοιγμα· 7 – S1 αισθητήρας νερού μετά τη βάνα· 8 – κοινή γείωση αισθητήρων· 9 – S2 εξωτερικός αισθητήρας / επαφή. Οι έξοδοι παρέχουν φάση L ελέγχου· οι άλλοι ακροδέκτες του κυκλοφορητή και του σερβοκινητήρα – στο N.

Καμπύλες θερμοκρασίας

Σχήμα

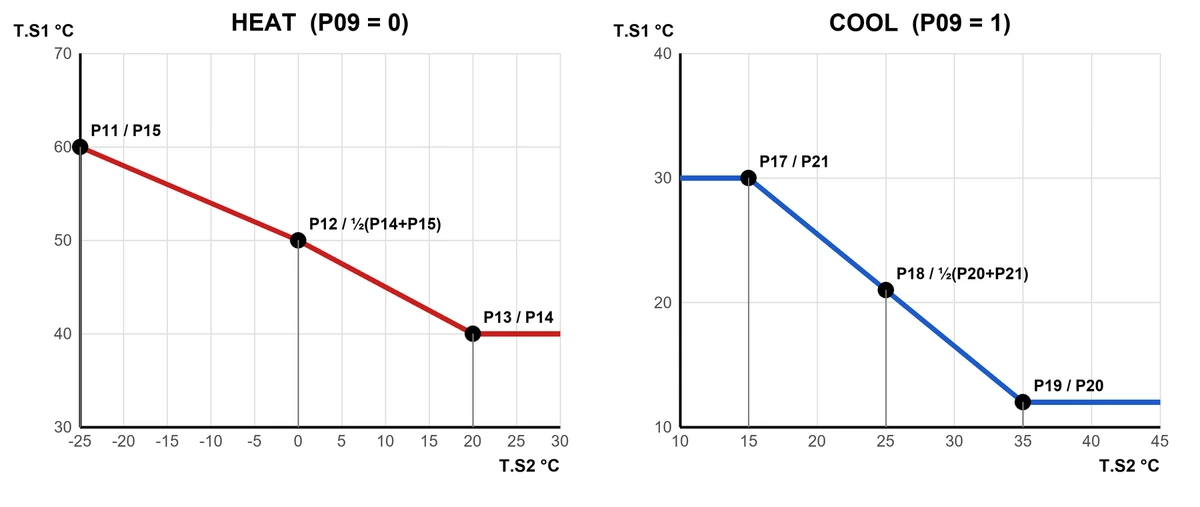

Θέρμανση: σε εξωτερική θερμοκρασία ≤ P11 το σημείο ρύθμισης είναι P15, σε P12 – το μέσο μεταξύ P14 και P15, σε ≥ P13 – P14. Ψύξη: σε ≤ P17 – P21, σε P18 – το μέσο μεταξύ P20 και P21, σε ≥ P19 – P20. Στο αποτέλεσμα προστίθεται η διόρθωση P16.

Υπόμνημα

Σύνδεση – 3WHC432 (έλεγχος 3 σημείων)
1 – N· 2 – L (230V ή 24V AC)· 3 – R1 κυκλοφορητής· 4 – R2 κλείσιμο· 5 – ελεύθερος· 6 – R3 άνοιγμα· 7 – S1 αισθητήρας νερού μετά τη βάνα· 8 – κοινή γείωση αισθητήρων· 9 – S2 εξωτερικός αισθητήρας / επαφή. Οι έξοδοι παρέχουν φάση L ελέγχου· οι άλλοι ακροδέκτες του κυκλοφορητή και του σερβοκινητήρα – στο N.
Καμπύλες θερμοκρασίας
Θέρμανση: σε εξωτερική θερμοκρασία ≤ P11 το σημείο ρύθμισης είναι P15, σε P12 – το μέσο μεταξύ P14 και P15, σε ≥ P13 – P14. Ψύξη: σε ≤ P17 – P21, σε P18 – το μέσο μεταξύ P20 και P21, σε ≥ P19 – P20. Στο αποτέλεσμα προστίθεται η διόρθωση P16.
