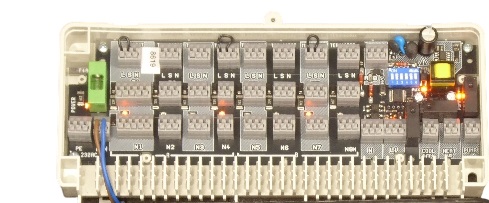

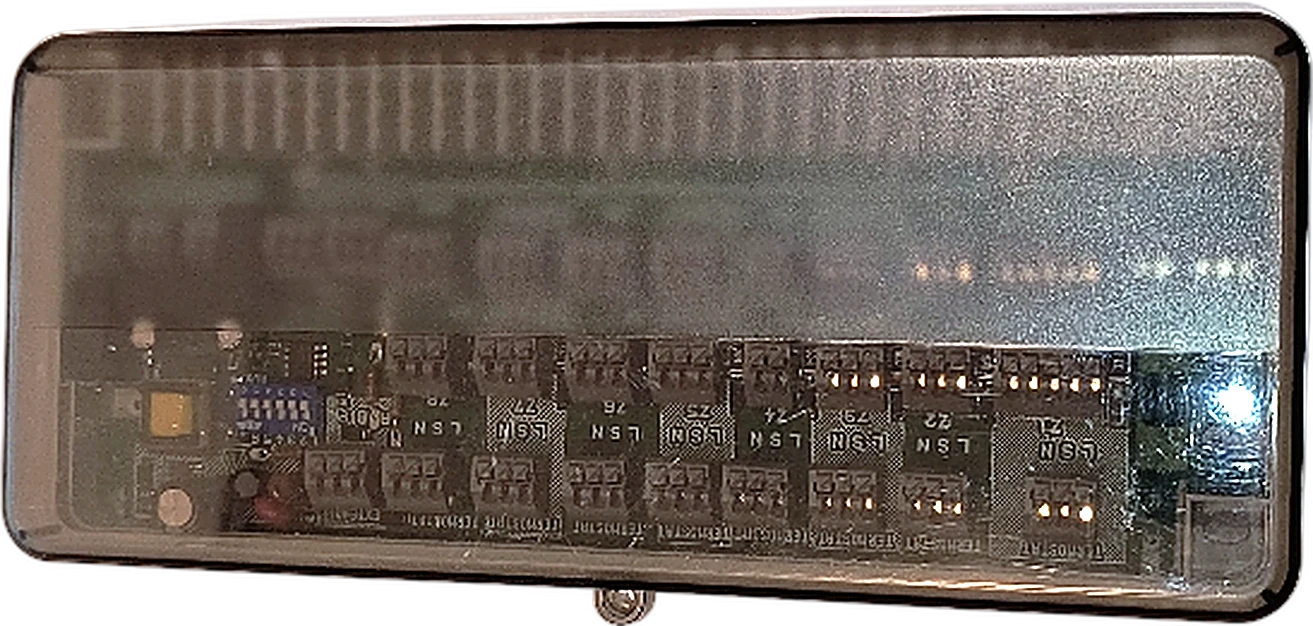

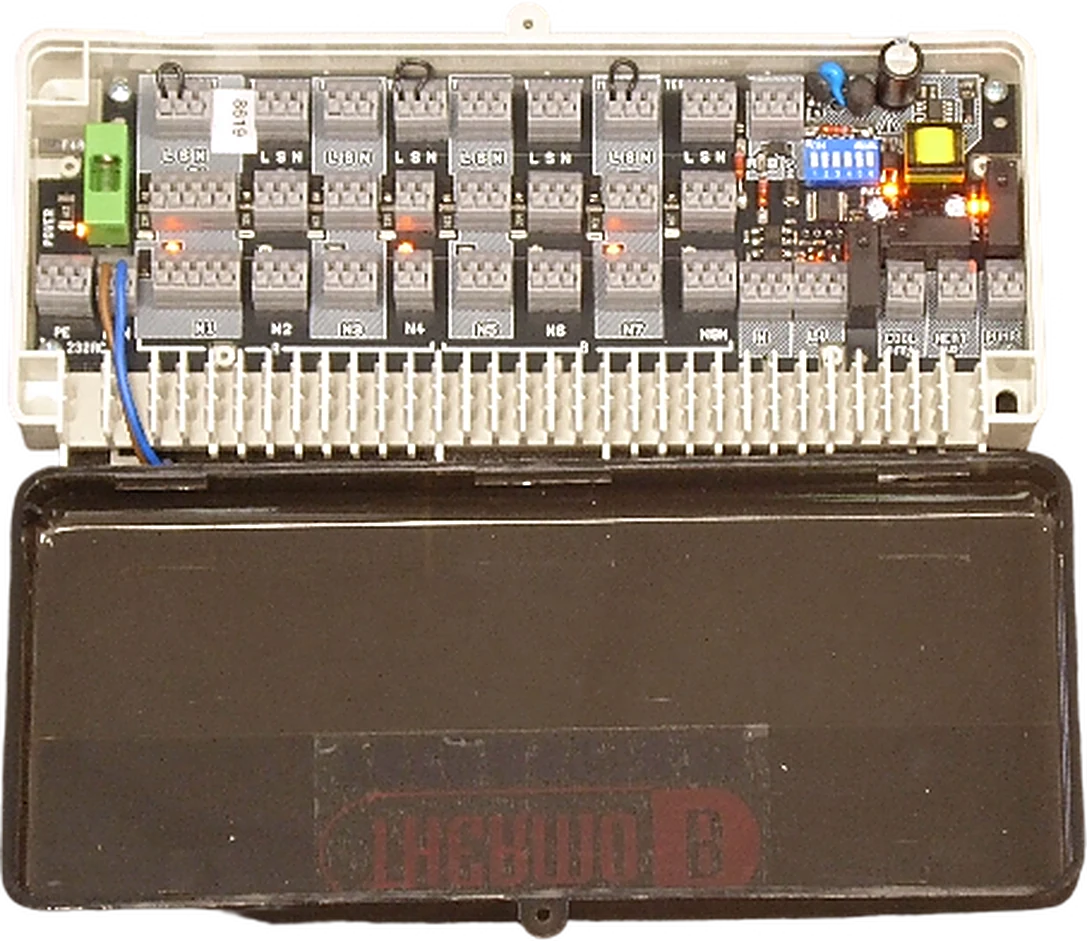

Κέντρο καλωδίωσης /230V
FHB8R3-230 · σειρά ThermoB Zone
230Vfan coilενδοδαπέδια θέρμανσηενδοδαπέδια θέρμανση + fan coilενσύρματοκέντρο καλωδίωσηςΖώνες
Για ενδοδαπέδια θέρμανση και fan coil έως 8 ζωνών (4+4) – ξεχωριστή θερμοκρασία σε κάθε χώρο, θέρμανση και ψύξη. Ενσύρματο κέντρο καλωδίωσης, 3 έξοδοι ρελέ, 230V.
Γιατί έχει σημασία
- Κέντρο καλωδίωσης για έως 8 ενσύρματες ζώνες / δωμάτια / θερμοστάτες
- Λογικά διαιρημένο σε 2 x 4 ζώνες «A» και «B» ή 8 γενικές ζώνες
- Συνδυάζει εντολές για ενδοδαπέδια θέρμανση και μονάδες Fan Coil
Πληροφορίες προϊόντος
- • Κέντρο καλωδίωσης για έως 8 ενσύρματες ζώνες / δωμάτια / θερμοστάτες
- • Λογικά διαιρημένο σε 2 x 4 ζώνες «A» και «B» ή 8 γενικές ζώνες
- • Συνδυάζει εντολές για ενδοδαπέδια θέρμανση και μονάδες Fan Coil
- • 3x ελεγχόμενες έξοδοι με λειτουργία καθοριζόμενη από την εφαρμογή
- • 4x επιλέξιμα λειτουργικά διαγράμματα
- • 2x είσοδοι επέκτασης, τμήματα «A» και «B»
- • 1x είσοδος εναλλαγής Θέρμανσης/Ψύξης
- • Επιλέξιμη καθυστέρηση κατά την ενεργοποίηση - 3 λεπτά (σύντομη) / 15 λεπτά (μεγάλη)
- • Επιλέξιμος χρόνος διατήρησης μετά την απενεργοποίηση - 1 λεπτό (σύντομος) / 5 λεπτά (μεγάλος)
- • Επιλέξιμη λειτουργία προστασίας από «κόλλημα» αντλίας/αντλιών
- • Διακόπτης DIP, 6 θέσεις για ρύθμιση συστήματος
- • Σημείωση: προγραμματίζεται βελτιωμένη έκδοση αυτής της μονάδας, όπου η πολικότητα εντολής της εξόδου ρελέ θα μπορεί να αντιστρέφεται μέσω jumper. Παλαιότερες μονάδες (κατασκευασμένες πριν τον Ιούλιο 2026) ΔΕΝ διαθέτουν αυτή τη δυνατότητα.
Ζώνες/δωμάτια
8 κοινές ή 4 ενδοδαπέδιας θέρμανσης + 4 Fan Coil
Ακροδέκτες
Ελατηριωτοί ακροδέκτες (χωρίς βίδα) για γρήγορη εγκατάσταση και αξιόπιστη επαφή
Έξοδοι ρελέ
3 τεμ., ελεύθερης τάσης, ονομαστικά 5A/230V
Τροφοδοσία
230V / ιδιοκατανάλωση 1,5W + 0,25W ανά ενεργό θερμοστάτη
Μέγεθος ακροδεκτών
κυρίως 3 ακροδέκτες, ενώ η ζώνη 1 έχει 5 ακροδέκτες, η ζώνη 4 έχει 2 ακροδέκτες
Διαστάσεις
110x235x50 mm
Επιλέξτε την εφαρμογή σας

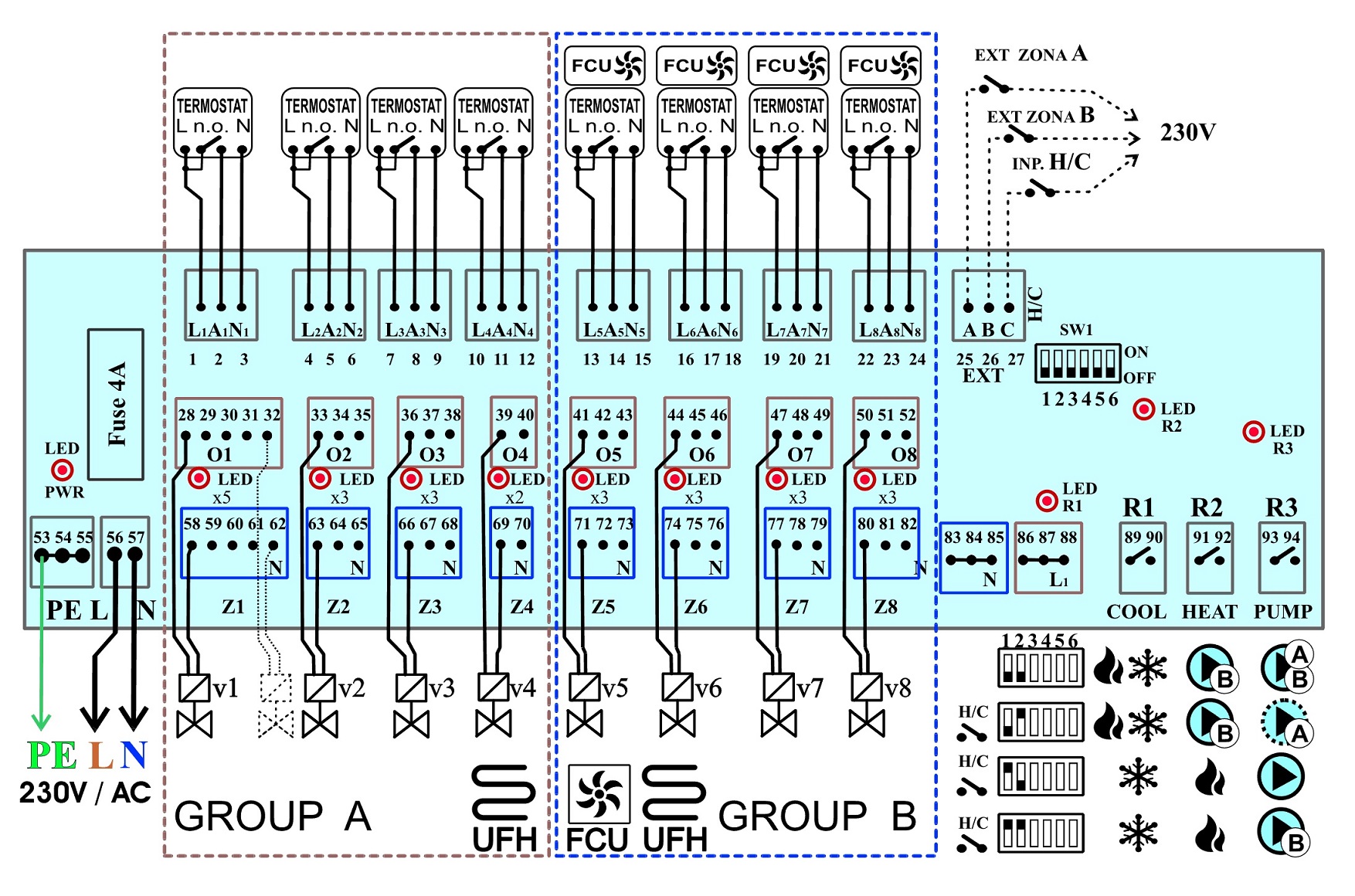

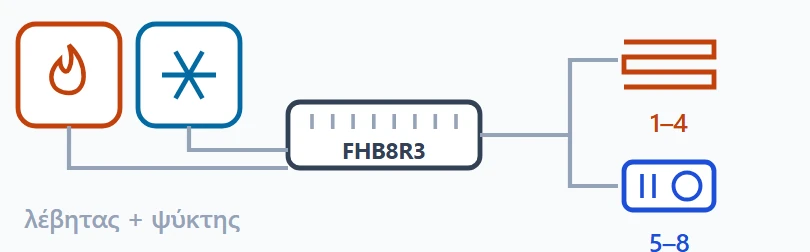

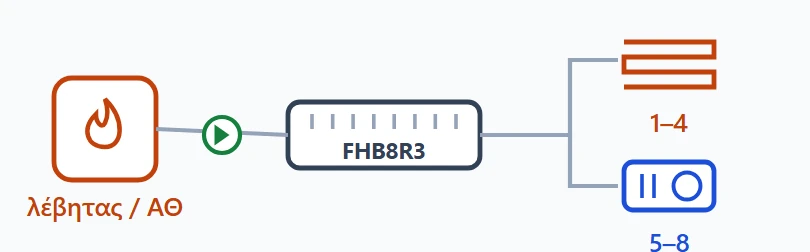

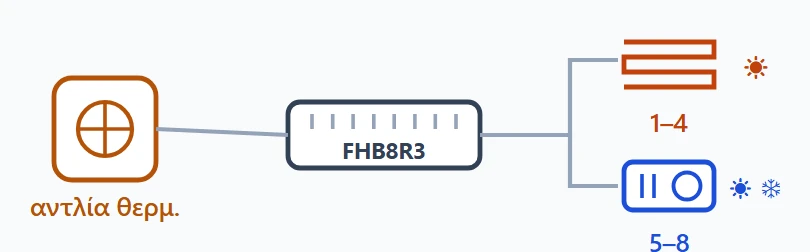

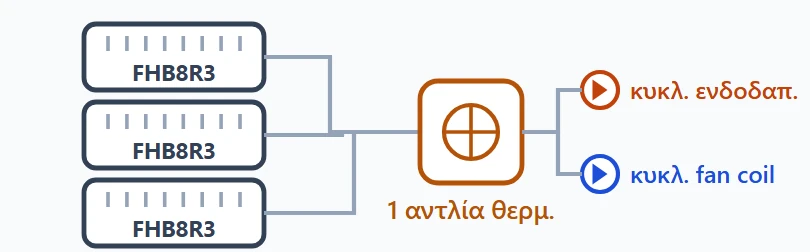

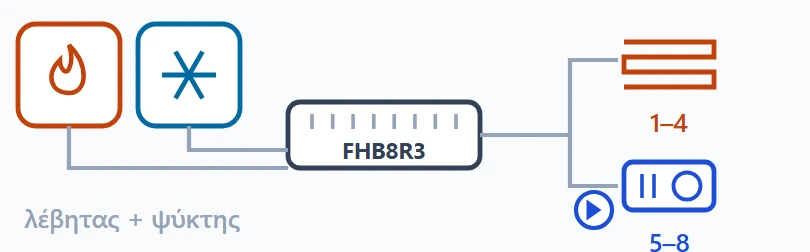

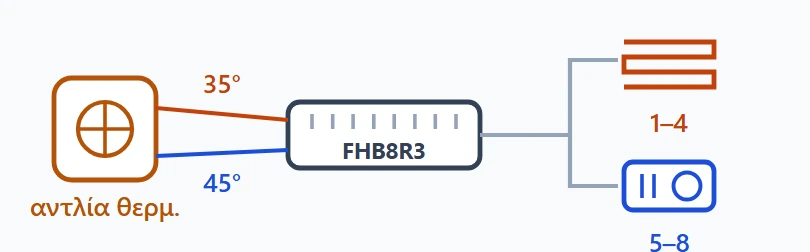

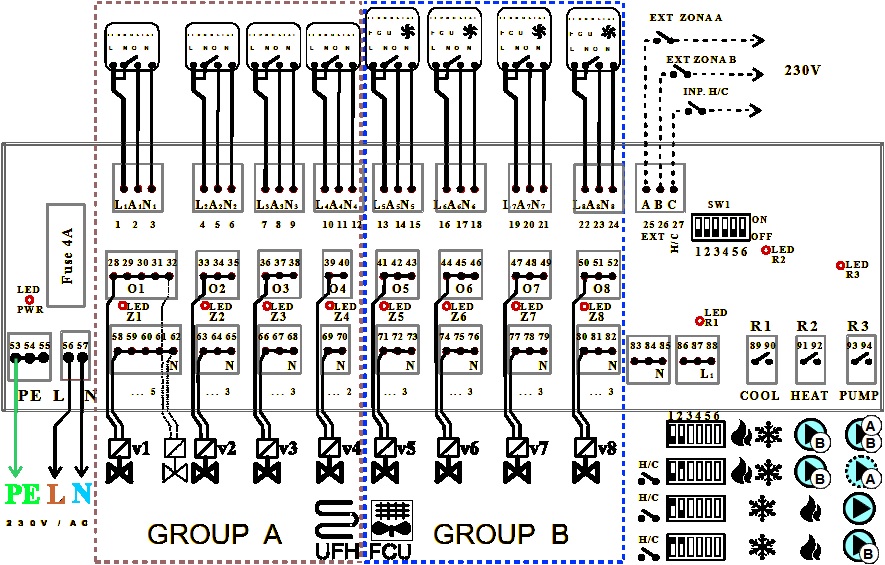

8 ζώνες: 1–4 ενδοδαπέδια, 5–8 fan coil · λέβητας, αντλία θερμότητας ή λέβητας + ψύκτης. · 7 σχήματα · κάντε κλικ για το διάγραμμα σύνδεσης
Πηγή
Τερματικά
Εφαρμογές και συμβατότητα
Λειτουργεί μαζί με
Κατάλληλο για
- Για ποιον
- ΣπίτιΕγκαταστάτες
- Εφαρμογές και συστήματα
- Ενδοδαπέδια θέρμανσηΣυστήματα fan coilΑντλία θερμότηταςΛέβηταςΘέρμανση πολλαπλών ζωνώνενδοδαπέδια θέρμανση + fan coilΛέβητας φυσικού αερίου
- Τύποι κτιρίων
- ΔιαμέρισμαΚατοικίαΒίλαΓραφείο
Σχετικές λύσεις

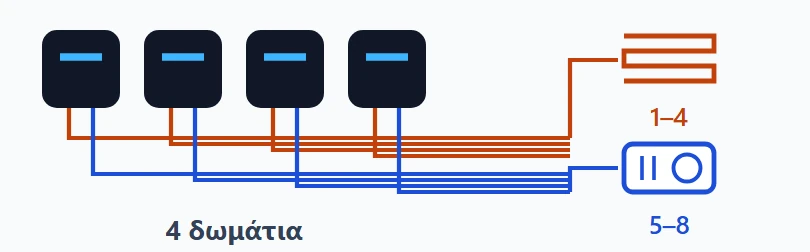

Ενδοδαπέδια θέρμανση και fan coil σε κάθε δωμάτιοΚάθε δωμάτιο έχει ενδοδαπέδια θέρμανση και fan coil. Με χωριστούς θερμοστάτες τα δύο συστήματα εμποδίζουν το ένα το άλλο και η πηγή δεν ξέρει τι χρειάζεται: η ενδοδαπέδια δουλεύει με χαμηλή θερμοκρασία νερού, το fan coil με υψηλότερη.Ενδοδαπέδια θέρμανση με σταθερή θερμοκρασία προσαγωγής – αναμικτική βάναΟ λέβητας ή η αντλία θερμότητας δίνει πιο ζεστό νερό απ’ όσο αντέχει η ενδοδαπέδια θέρμανση. Χωρίς ανάμιξη το δάπεδο υπερθερμαίνεται, η επικάλυψη καταπονείται και τα δωμάτια ρυθμίζονται δύσκολα· με χειροκίνητη αναμικτική βάνα η θερμοκρασία προς το δάπεδο αλλάζει με κάθε αλλαγή του λέβητα και του καιρού έξω.Μεγάλο σπίτι με 8 ενσύρματες ζώνεςΈνα νέο σπίτι με οκτώ ή περισσότερα δωμάτια με ενδοδαπέδια θέρμανση: κάθε δωμάτιο θέλει τη δική του θερμοκρασία, και η εγκατάσταση πρέπει να είναι τακτοποιημένη, αξιόπιστη και επεκτάσιμη.
