Αντλία θερμότητας με ενδοδαπέδια θέρμανση και ψύξη
Το πρόβλημα
Η αντλία θερμότητας παρέχει νερό χαμηλής θερμοκρασίας και το σύστημα αντιδρά αργά. Χωρίς ζωνοποίηση, ορισμένα δωμάτια υπερθερμαίνονται ενώ άλλα δεν φτάνουν ποτέ σε άνεση, και κατά την εναλλαγή σε ψύξη η λογική όλων των ζωνών πρέπει να αντιστραφεί ταυτόχρονα.
Τυπικές καταστάσεις
- Νέα κατασκευή με αντλία θερμότητας αέρα-νερού
- Ενδοδαπέδια θέρμανση τον χειμώνα και ενδοδαπέδια ψύξη το καλοκαίρι
- Απαίτηση ασφαλούς τάσης σε υγρούς χώρους
- Αργό σύστημα που χρειάζεται ακριβή έλεγχο
Η λύση της ThermoB
Κάθε δωμάτιο αποκτά έναν ενσύρματο θερμοστάτη WiFi FLC11W που λειτουργεί με ασφαλή τάση 24V, συνδεδεμένο στο κέντρο καλωδίωσης FHB8R3-24V. Το κέντρο καλωδίωσης οδηγεί τους θερμικούς ενεργοποιητές NC 24V στον συλλέκτη — έναν ανά βρόχο — και δίνει το αίτημα στην αντλία θερμότητας μέσω των ελεγχόμενων εξόδων του, με επιλέξιμη καθυστέρηση ενεργοποίησης και χρόνο διατήρησης μετά την απενεργοποίηση, ώστε η πηγή να μην ενεργοποιείται/απενεργοποιείται συνεχώς από σύντομα αιτήματα. Η είσοδος εναλλαγής Θέρμανσης/Ψύξης αντιστρέφει τη λογική όλου του συστήματος με ένα μόνο σήμα από την αντλία θερμότητας, και η λειτουργία προστασίας από «κόλλημα» ενεργοποιεί περιοδικά την αντλία. Οι θερμοστάτες προσφέρουν έλεγχο TPI, κατάλληλο για αργά συστήματα ενδοδαπέδιας θέρμανσης, και το πρόγραμμα κάθε δωματίου ρυθμίζεται από την εφαρμογή κινητού.
Διάγραμμα διασύνδεσης
Απαιτούμενα προϊόντα
| Προϊόν | Ποσότητα | Σημειώσεις |
|---|---|---|

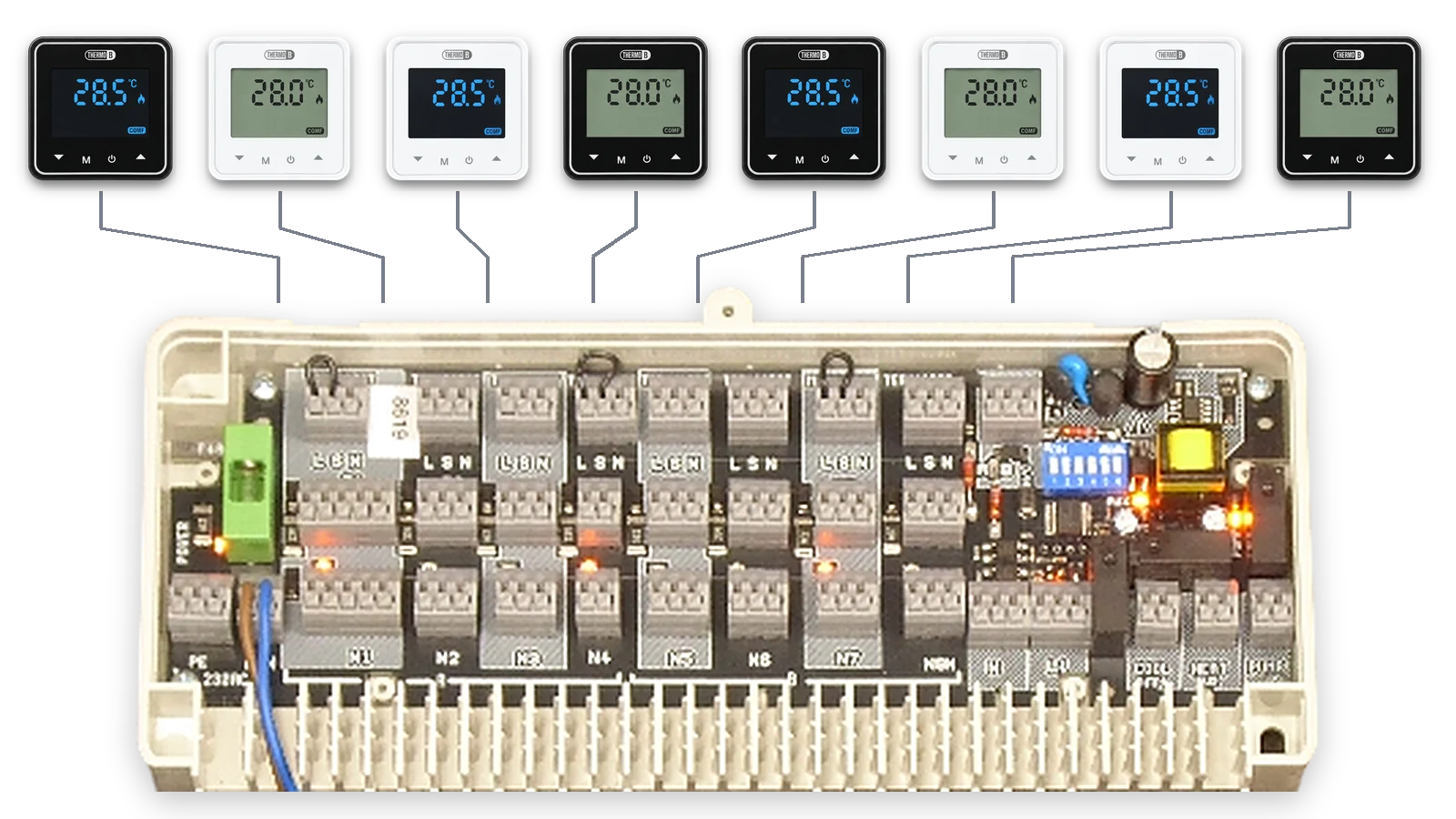

| ThermoB Zone · FHB8R3-24V, Κέντρο καλωδίωσης /24V | 1 | Τροφοδοσία 24V AC/DC, είσοδος εναλλαγής Θέρμανσης/Ψύξης |
| ThermoB Room · FLC11W, Επιτοίχιος θερμοστάτης χώρου/24V | 1 ανά δωμάτιο | Λειτουργία με ασφαλή τάση 24V |
| Θερμικός ενεργοποιητής NC 24V | 1 ανά βρόχο |
Θέλετε προσφορά για ολόκληρο το σετ;
Στείλτε ερώτημα – τα προϊόντα και οι ποσότητες της λύσης συμπληρώνονται για εσάς στη φόρμα.
Προαιρετικά προϊόντα
| Προϊόν | Ποσότητα | Σημειώσεις |
|---|---|---|
| Μετασχηματιστής τροφοδοσίας 24V | 1 | Διαστασιολογημένος για τον αριθμό ενεργοποιητών |
| ThermoB Zone · FHB5RW, Ασύρματο κέντρο καλωδίωσης με WiFi και ενσωματωμένο RF hub / 5 ζώνες | 1 | Ασύρματη εναλλακτική με ενσωματωμένο RF hub (230V) |
| ThermoB Link · TB01/TB08, Ασύρματος πομπός σήματος ξηράς επαφής (WiFi + RF) | 1 | Αν δεν υπάρχει καλώδιο από το κέντρο καλωδίωσης προς την αντλία θερμότητας |
| ThermoB Home · RF1D2.WiFi, Ασύρματος θερμοστάτης χώρου με δέκτη WiFi για θέρμανση και ψύξη | 1 | Ασύρματος έλεγχος θέρμανσης και ψύξης, αν η αντλία θερμότητας έχει ξεχωριστές εισόδους ζήτησης |
Συμβατά συστήματα
Οφέλη
- Ζωνοποιημένη θέρμανση και ψύξη με μία εγκατάσταση
- Ασφαλή 24V στους θερμοστάτες και τους ενεργοποιητές
- Καθυστερήσεις και προστασίες προσαρμοσμένες στην αντλία θερμότητας
- Έλεγχος TPI για αργά συστήματα ενδοδαπέδιας θέρμανσης
