Controler pentru instalații de încălzire, ventilație, climatizare și frigorifice — WiFi

Proxel MTC5 · seria ThermoB System

230VControlere HVAC & Soluții OEMModbusWiFi

Pentru producători OEM și instalatori de sisteme HVAC/R – controlul este independent de conectivitatea la internet. Controler compact cu logică bazată pe lanțuri de condiții: 4 intrări de temperatură, 4 ieșiri releu, 2 ieșiri 0-10V/PWM, WiFi și ModBus RTU, două procesoare.

De ce contează

  • Monitorizarea temperaturii în 4 puncte (TS1…TS4) cu tip de senzor selectabil — NTC10K, NTC20K, Pt1000 sau KTY81-110, calibrate individual
  • Controlul a 4 actuatoare independente (ieșiri releu RA…RD) prin condiții selectabile — compresoare, pompe, vane, ventilatoare și încălzitoare
  • 2 ieșiri analogice 0-10V / PWM (1 kHz) pentru vane modulante, clapete și turația pompelor/ventilatoarelor — regulator liniar, P sau PI selectabil
Aplicație mobilă

Informații despre produs

  • • Monitorizarea temperaturii în 4 puncte (TS1…TS4) cu tip de senzor selectabil — NTC10K, NTC20K, Pt1000 sau KTY81-110, calibrate individual
  • • Controlul a 4 actuatoare independente (ieșiri releu RA…RD) prin condiții selectabile — compresoare, pompe, vane, ventilatoare și încălzitoare
  • • 2 ieșiri analogice 0-10V / PWM (1 kHz) pentru vane modulante, clapete și turația pompelor/ventilatoarelor — regulator liniar, P sau PI selectabil
  • • În locul programării clasice, comportamentul se definește prin lanțuri de condiții: patru lanțuri paralele independente de până la cinci condiții per ieșire
  • • Două configurații complet independente — încălzire și răcire — cu comutare manuală, automată sau blocare
  • • Logică programabilă cu histerezis, priorități și timp minim de funcționare pentru fiecare canal; relee interne (MEM) și indicatori logici pentru mașini de stare
  • • Două programe orare independente, mod zi/noapte, declanșări săptămânale (de ex. anti-legionella) și funcție de "vacanță" bazată pe calendar
  • • Canale matematice pentru diferențe, corecții și referințe compensate; patru temporizatoare independente pentru întârzieri, evenimente periodice și rampe
  • • 2 intrări digitale (DI1, DI2) pentru contacte fără potențial — întrerupătoare, ușă, debit, presiune, ocupare, alarmă, mod
  • • Două procesoare: întregul control rulează pe un MCU industrial dedicat, complet independent de conectivitate; procesorul WiFi este doar un proxy de comunicație și nu controlează niciodată procesul direct — logica rămâne izolată de partea de internet și continuă să funcționeze chiar și cu rețeaua lipsă sau atacată
  • • Comunicare: WiFi — aplicație mobilă pentru utilizatorul final și software pentru instalatori pe Windows — sau ModBus RTU prin RS-485 (A+ / B−)
  • • Ceas în timp real cu calendar și alimentare de rezervă internă; afișaj LCD 8×2 caractere și 4 butoane
  • • Destinat producătorilor OEM și instalatorilor

Alimentare

230 V ±10% / 50 Hz, ≈ 3 VA

Montaj

Pe șină DIN 35 mm; pentru montaj îngropat

Condiții de funcționare

−5…+40 °C, RH 80%

Depozitare și transport

−20…+60 °C

Dimensiuni

68×85×58 mm

Clasă de protecție

IP20

Intrări de temperatură

4 buc. — NTC10K/20K, Pt1000, KTY81-110

Măsurare

−20…+150 °C; precizie ±0,5 °C

Intrări digitale

2 buc. (DI1, DI2), contacte fără potențial

Ieșiri releu

4 buc. — 220 V, 5 A / 180 W AC3; RA–RC fără potențial, RD furnizează fază

Ieșiri analogice

2 buc. 0-10V sau PWM (1 kHz), rezoluție 0,5%

Interfață

WiFi / ModBus RTU (RS-485, A+ / B−)

Ceas

Ceas cu calendar și alimentare de rezervă internă (baterie)

Indicație

Afișaj LCD 8×2 caractere, 4 butoane

Schemă

Prezentare a conectării și zonelor pentru acest produs.

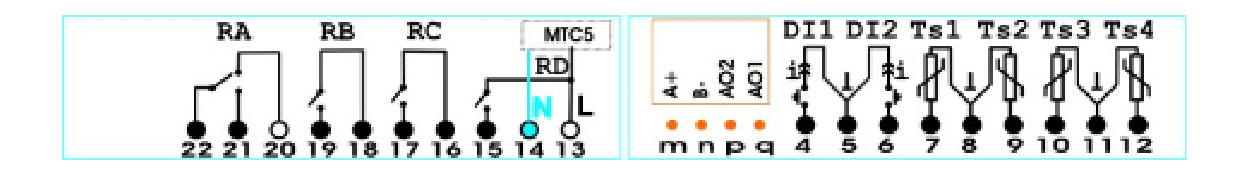

Conectare electrică

Schemă

Ieșiri releu RA, RB, RC (fără potențial) și RD (furnizează fază); alimentare rețea N/L; interfață RS-485 (A+, B−); ieșiri analogice AO1, AO2; intrări digitale DI1, DI2; senzori de temperatură Ts1…Ts4.

Legendă

Conectare electrică
Ieșiri releu RA, RB, RC (fără potențial) și RD (furnizează fază); alimentare rețea N/L; interfață RS-485 (A+, B−); ieșiri analogice AO1, AO2; intrări digitale DI1, DI2; senzori de temperatură Ts1…Ts4.
